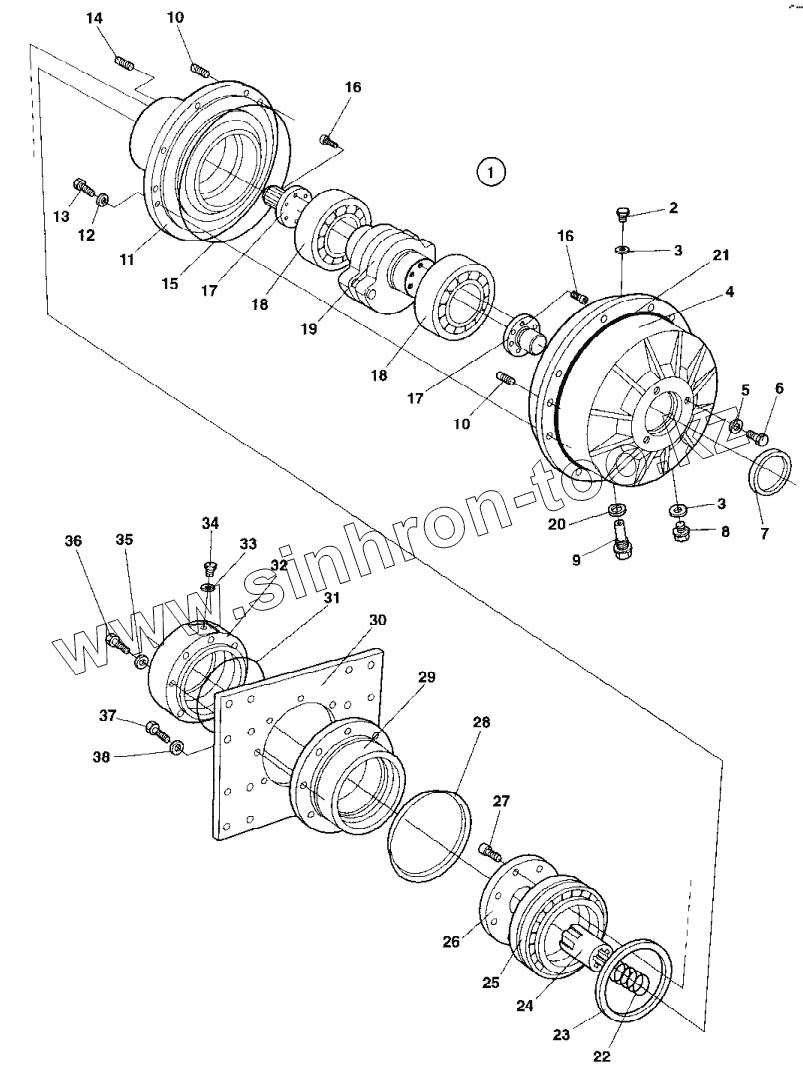

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D. Drum cartridge Vibration side From 68X20603

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

4

5

6

7

8

9

10

10

11

12

12

12

13

13

13

14

15

16

16

17

17

18

18

19

20

21

22

23

24

24

24

25

26

26

26

27

27

27

28

29

30

31

32

32

32

33

34

35

36

36

37

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
384114	384114		Spacer
1	937627		Drum cartridge
2	343744		Magnetic plug M30
3	162017		Seal ring M30
4	384382		Bearing housing inner
4	381738		Bearing housing inner
5	162027		Sealing M12
6	500163		Screw M12x16
7	900782		Seal ring
8	232210		Plug
9	381634		Plug
10	900775		Plug
11	356029		Bearing housing outer
12	615046		Conical spring washer 17x39
12	904232		Washer 17x30x3
13	500082		Screw M16x70
13	500076		Hex. screw
14	901828		Set screw
15	900776		O-ring
16	791156		Screw
17	380018		Splined shaft
18	900784		Cylinder roll bearing
19	381760		Eccentric shaft
20	162011		Washer, sealing
21	904737		O-ring
22	349715		Spring
23	167023		Seal ring
24	370365		Splined sleeve
24	381027		Splined sleeve
25	116041		Taper roller bearing
26	343462		Bearing cover
26	381028		Bearing cover
27	508019		Screw
27	508056		Screw
28	929447		V-ring
29	343318		Bearing housing
30	343322		Holder plate
31	160105		O-ring
32	357271		Motor adapter
32	380967		Motor adapter
33	162018		Sealing
34	370231		Plug
35	904231		Washer 13x24x2
36	500196		Screw
36	500133		Hex. screw
37	500076		Hex. screw
37	500082		Screw M16x70
38	615046		Conical spring washer 17x39
