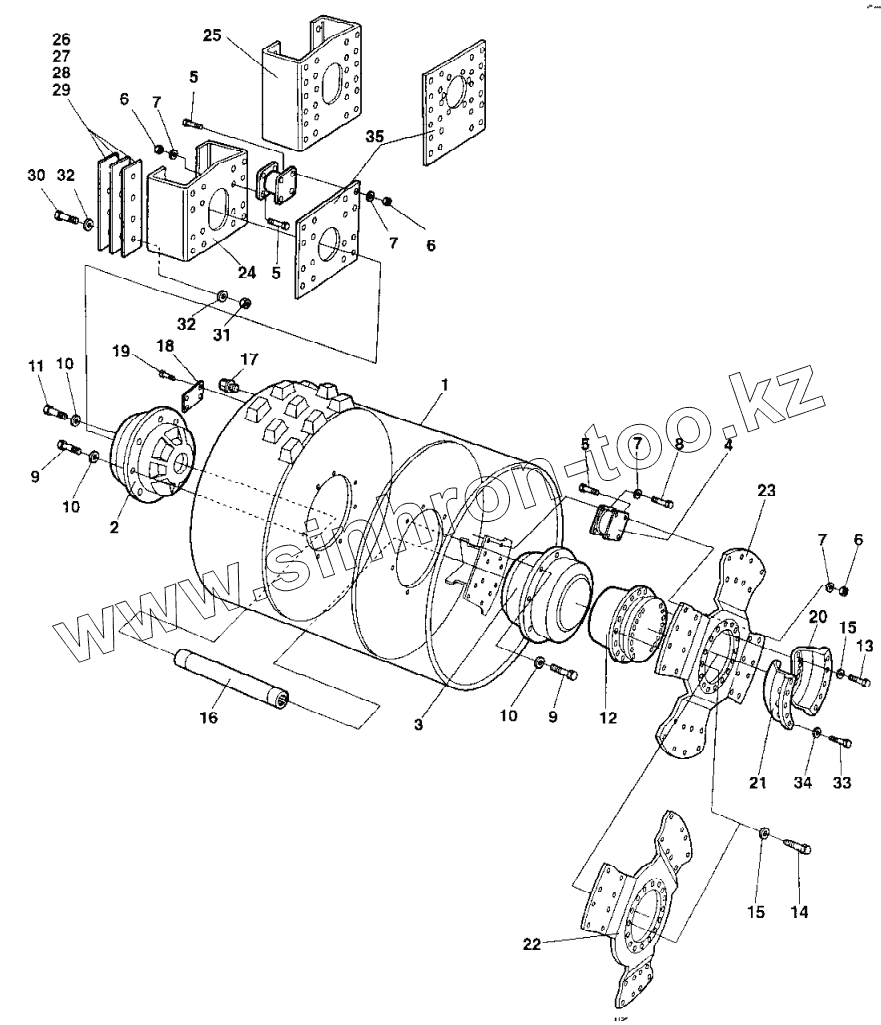

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D. Drum

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
3
3
3
3
3
4
5
5
5
6
6
6
7
7
7
7
8
9
9
9
9
10
10
10
11
11
11
12
13
14
15
15
16
17
18
19
20
21
23
25
26
27
28
29
30
31
32
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
384114 384114 Spacer
1 372527 Drum
2 Drumcartridge Drum cartridge
2 Drumcartridge Drum cartridge
2 Drumcartridge Drum cartridge
3 Drumcartridge Drum cartridge
3 Drumcartridge Drum cartridge
3 Drumcartridge Drum cartridge
4 801187 Shock absorber
5 500194 Screw
6 570007 Nut
7 904231 Washer 13x24x2
8 500051 Hex. screw
9 500076 Hex. screw
9 500082 Screw M16x70
10 615046 Conical spring washer 17x39
11 357815 Air breather screw
11 384121 Air breather screw
12 372987 Drum gear
13 903919 Screw
14 903281 Screw
15 904233 Washer 21x36x3
16 349682 Drive shaft
17 232210 Plug
18 343801 Sign plate
19 527002 Drive screw
20 373442 Gear holder
21 373443 Gear holder
23 372230 Drive disc
25 355677 Bracket
26 345678 Shim
27 345679 Shim
28 345884 Shim
29 345885 Shim
30 928850 Screw
31 901145 Lock nut
32 904233 Washer 21x36x3
33 500146 Screw
34 904234 Washer 25x45x4
35 343480 Holder plate
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
