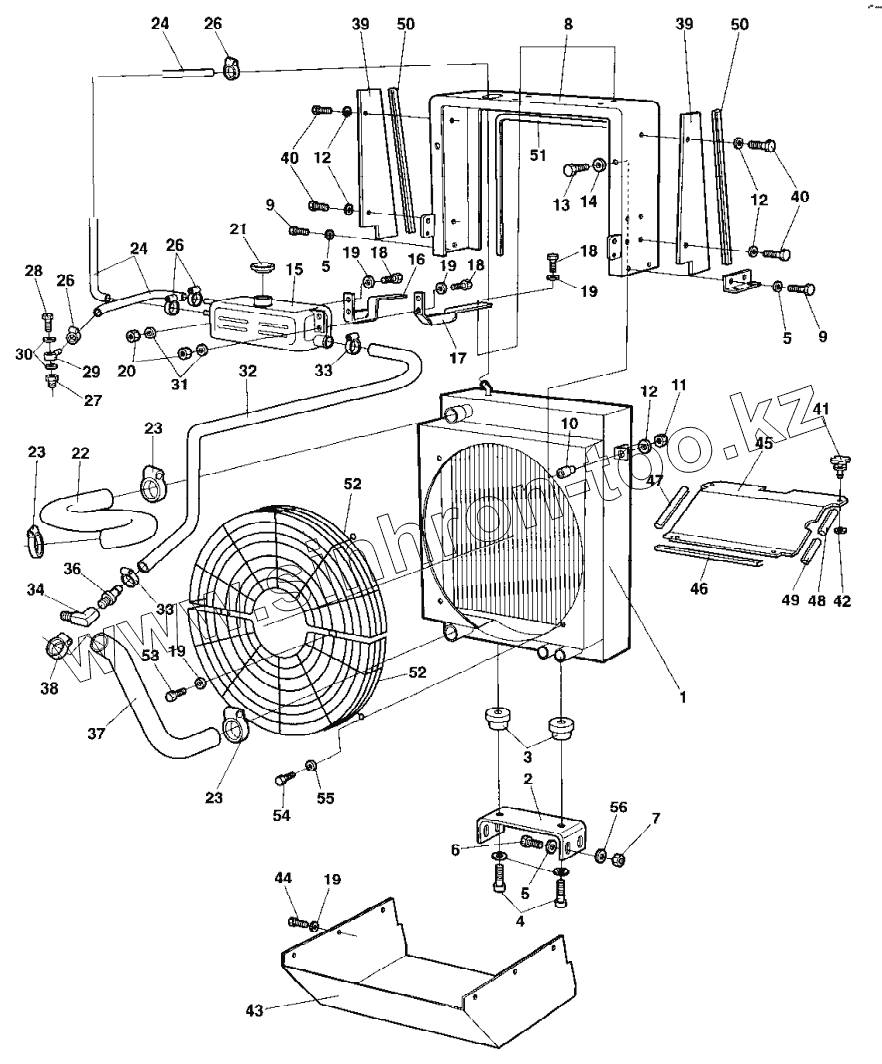

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D. Cooling system From 68X20522

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
7
8
9
9
10
11
12
12
12
13
14
15
16
17
18
18
18
19
19
19
19
19
20
21
22
23
23
23
24
24
26
26
26
27
28
29
30
31
32
33
33
34
36
37
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
50
51
52
52
53
54
55
56
Позиция на иллюстрации Заводской номер детали Название детали
1 375479 Radiator
2 370938 Radiator bracket
3 371773 Shock absorber
4 500043 Hex. screw
5 904230 Washer 10,5x22x2
6 500031 Screw
7 586018 Lock nut M10
8 380335 Cooler frame
9 500029 Screw
10 371774 Shock absorber
11 586002 Lock nut M6
12 904228 Washer 6,4x12x1,5
13 500012 Screw
14 904228 Washer 6,4x12x1,5
15 374864 Expansion tank
16 380070 Bracket
17 380071 Bracket
18 500022 Screw
19 904229 Washer 8,4x16x1,5
20 586003 Lock nut M8
21 903714 Cap
22 372224 Coolant hose
23 313010 Hose clamp
24 381462 Rubber hose
26 313075 Hose clamp
27 372544 Connector
28 903915 Hollow screw
29 903916 Banjo coupling
30 330328 Washer 10x14x1
31 381413 Washer
32 380060 Coolant hose
33 313004 Hose clamp
34 234365 Elbow 90
36 370840 Hose connection
37 372225 Coolant hose
38 313023 Hose clamp
39 371959 Air leading plate
40 500040 Screw
41 904486 Quick lock
42 926985 Quick lock washer
43 373144 Air leading plate
44 500053 Screw
45 375469 Air inlet
46 902166 Edge trim
47 902166 Edge trim
48 902166 Edge trim
49 902166 Edge trim
50 902166 Edge trim
51 903953 Edge trim
52 373771 Fan guard
53 500018 Screw
54 500019 Screw
55 904640 Washer 8,4x22x3
56 904557 Washer 10,5x22x4
