Каталог запасных частей к технике: DYNAPAC Dynapac CA302D. Air conditioner assembly Up to 68X20851

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

5

5

6

6

7

8

8

9

9

10

11

11

12

13

14

15

16

17

17

18

18

19

20

21

22

23

24

25

26

27

27

28

29

30

31

32

33

34

35

36

37

38

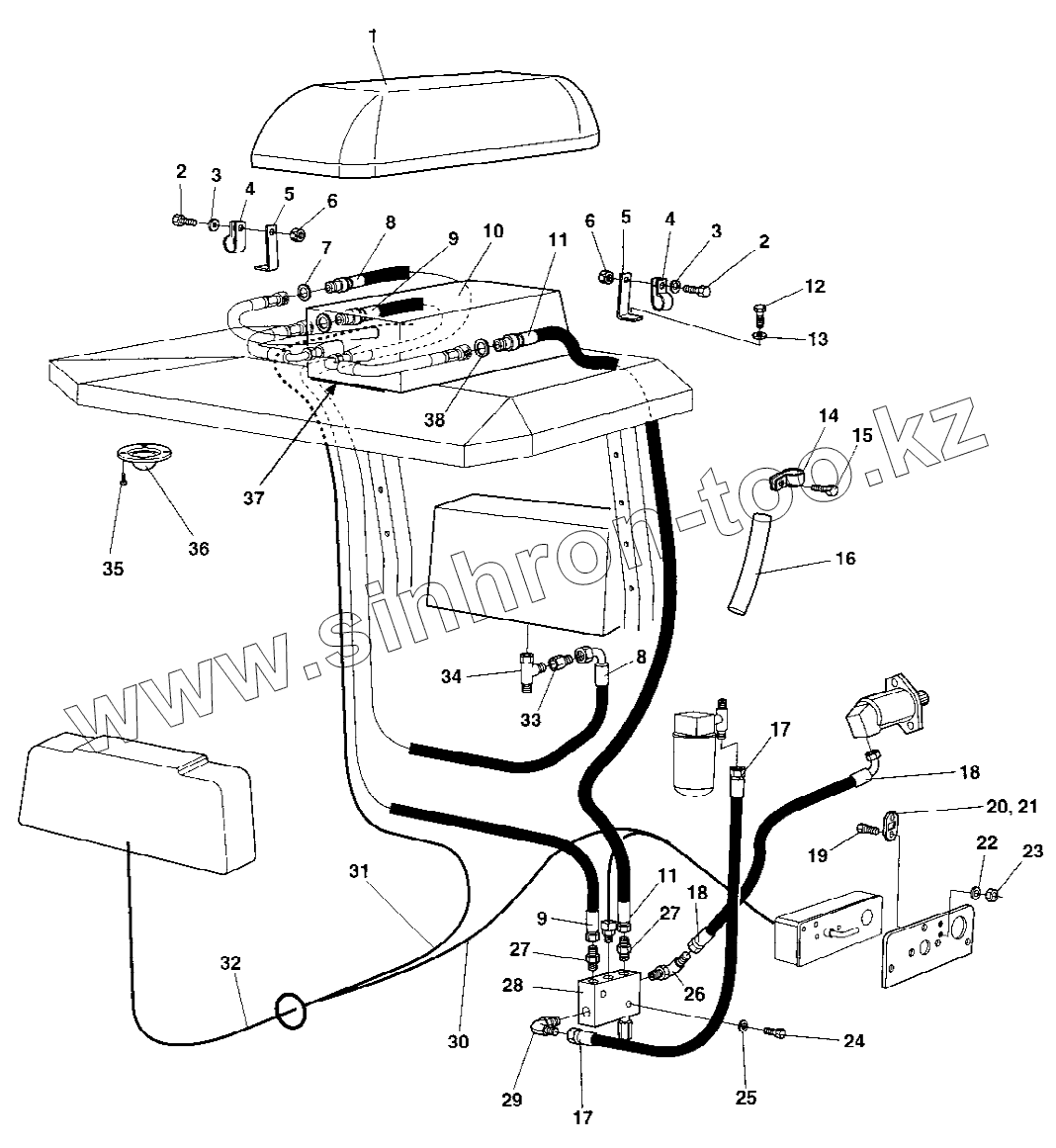

Позиция на иллюстрации	Заводской номер детали		Название детали
1	370758		Air cover
2	541703		Screw M6x16
3	904228		Washer 6,4x12x1,5
4	921045		Pipe clamp
5	344944		Bracket
6	586002		Lock nut M6
7	162004		Sealing
8	370922		Hydraulic hose
9	381683		Hydraulic hose
10	370889		Air conditioner unit
11	381682		Hydraulic hose
12	500022		Screw
13	904229		Washer 8,4x16x1,5
14	921044		Clamp
15	500021		Screw
16	357459		Rubber cloth
17	381011727		Hydraulic hose
18	483480		Hydraulic hose
19	500004		Hex. screw
20	904036		Fuse holder
21	904037		Fuse
22	904281		Washer 5,3x10x1
23	570003		Nut
24	500024		Screw
25	904229		Washer 8,4x16x1,5
26	234131		Elbow 45, O-ring
27	334158		Adapter
28	370720		Direction control valve
29	334604		Connector
30	374220		Cable harness
31	374219		Cable harness
32	374218		Cable harness
33	334461		Reducing
34	334135		T-connector
35	904523		Screw
36	908513		Nozzle
37	938023		Gasket
38	162006		Seal ring
