Каталог запасных частей к технике: DYNAPAC Dynapac CA2500. Exhaust system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
16
17
17
18
19

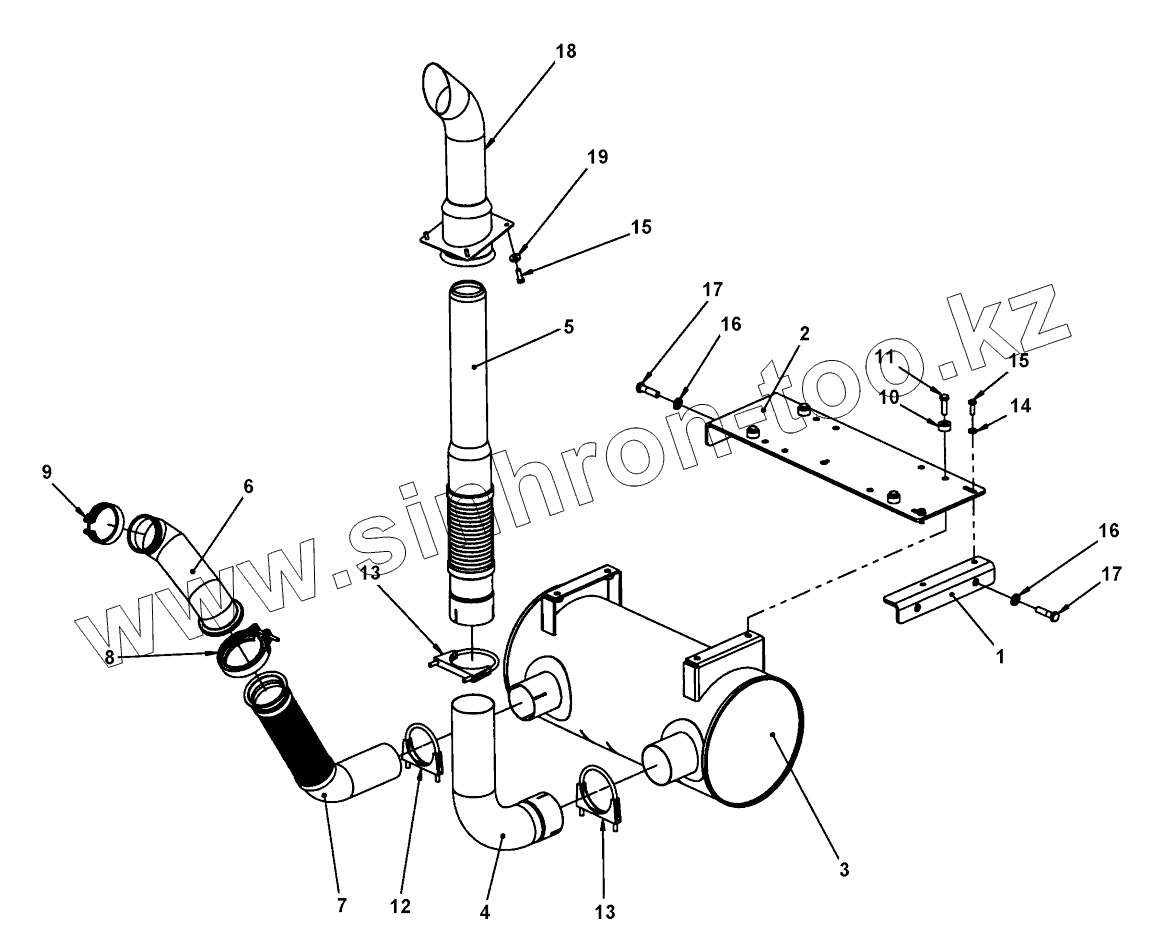

Позиция на иллюстрации Заводской номер детали Название детали
1 4812116342 Bracket
2 4812116341 Bracket
3 4812113039 Muffler
4 4812114227 Exhaust pipe
5 4812113040 Exhaust pipe
6 4812118142 Exhaust pipe
7 4812118143 Exhaust pipe
8 4812115908 V-band clamp
9 4700378644 V-band clamp
10 4700359989 Spacer sleeve
11 4700500030 Hexagon head screw
12 4700313094 Pipe clamp
13 4700927857 Pipe clamp
14 4700904556 Steel plain washer
15 4700500021 Hex. screw
16 4700904231 Washer
17 4700500056 Screw
18 4812112479 Exhaust pipe
19 4700904640 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
