Каталог запасных частей к технике: DYNAPAC Dynapac CA1500. Drum

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

3

4

5

6

6

7

8

9

10

11

12

12

13

14

15

15

16

17

18

19

20

20

22

22

23

24

24

25

26

27

28

29

30

31

32

33

34

35

36

37

37

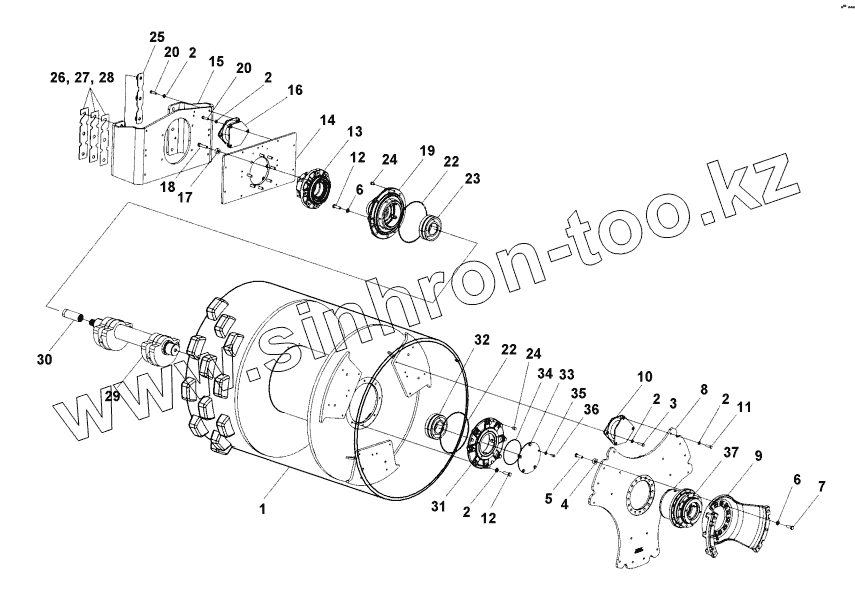

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Drum		Drum
2	4700904231		Washer
3	4812110644		Hexagon screw Tuflok
4	4700384114		Spacer
5	4700947698		Hex. head screw
6	4700904232		Steel plain washer
7	4700947696		Screw
8	4812118192		Driving disc
9	4812116045		Bracket
10	4812115045		Shock absorber
11	4812110642		Hexagon screw w Tuflok
12	4700500076		Screw
13	Vibrationadapter		Vibration motor adapter
14	4812113148		Bracket
15	4812115058		Bracket
15	4812122810		Bracket
16	4812115045		Shock absorber
17	4700384114		Spacer
18	4700500082		Screw
19	4812115728		Housing
20	4812110642		Hexagon screw w Tuflok
22	4700160344		O-ring
23	4700114036		Spherical roller bearing
24	4700900775		Plug
25	4812114340		Nut-plate
26	4812114344		Shim
27	4812114345		Shim
28	4812114346		Shim
29	4812116690		Eccentric
30	Splinedsleeve		Splined sleeve
31	4812115916		Housing
32	4700114036		Spherical roller bearing
33	4812116639		Cover
34	4700160362		O-ring 70
35	4700904230		Washer
36	4700500028		Screw
37	4812115971		Gear
37	4812115972		Gear Anti spin

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
