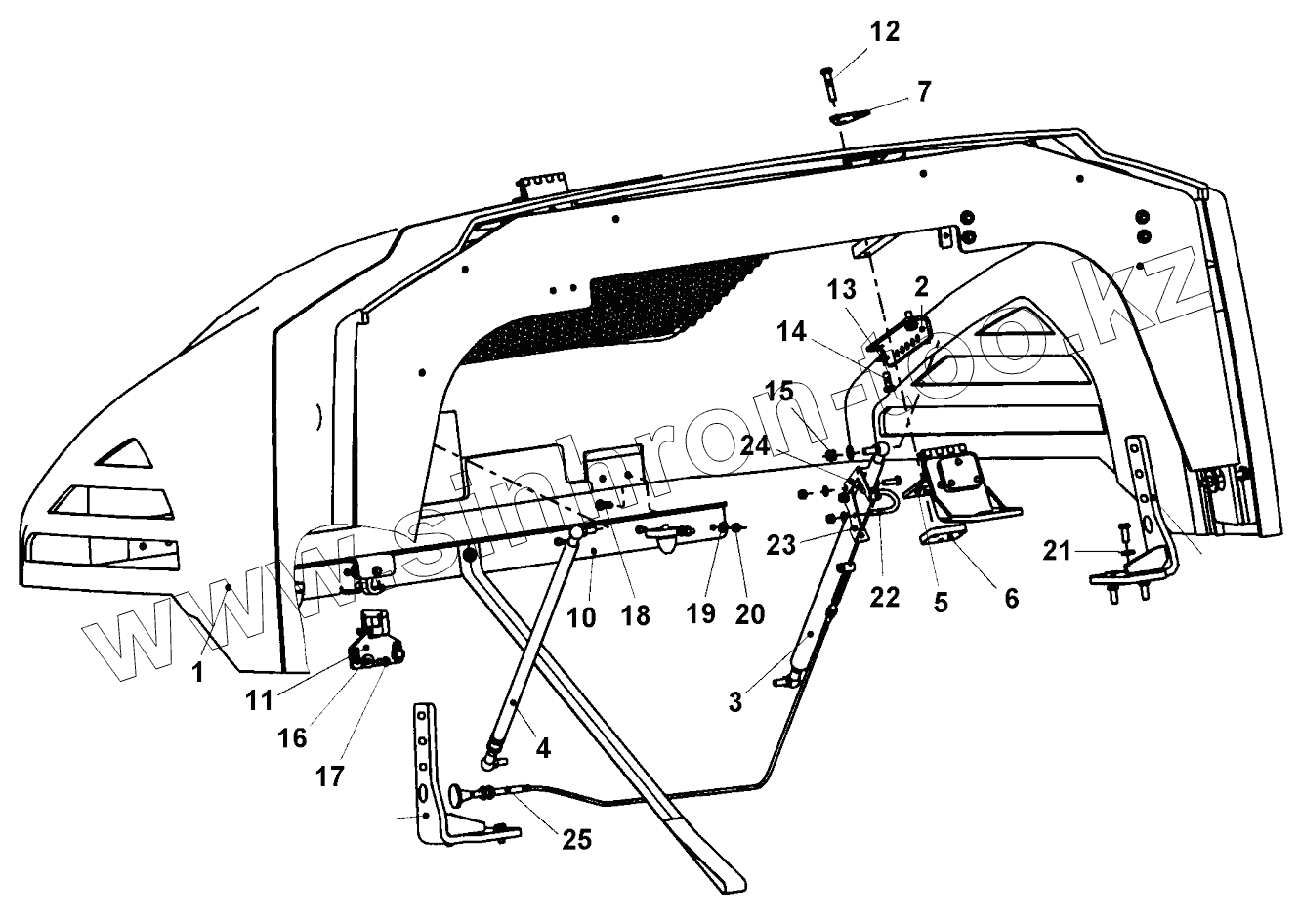

Каталог запасных частей к технике: DYNAPAC CP275. Engine hood assy

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 Enginehood Engine hood
1 Enginehood Engine hood
2 4812266557 Bracket
3 4812266566 Gas spring
4 4812266567 Gas spring
5 4700371366 Hinge
6 4700374799 Holder plate
7 4700396201 Washer
10 Lockingdevice Locking device
11 4700382131 Lock clamp
12 4700500091 Screw
13 4700904230 Washer
14 4700500028 Screw
15 4700586018 Lock nut
16 4700904640 Washer
17 4700500021 Hex. screw
18 4700903643 Hexagon socket countersunk screw M
19 4700904229 Washer
20 4700586003 Hexagon lock nut
21 4700904557 Washer
22 4812266605 U-bolt
23 4812266603 Support
24 4812266604 Bracket
25 4812266606 Soft shaft
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
