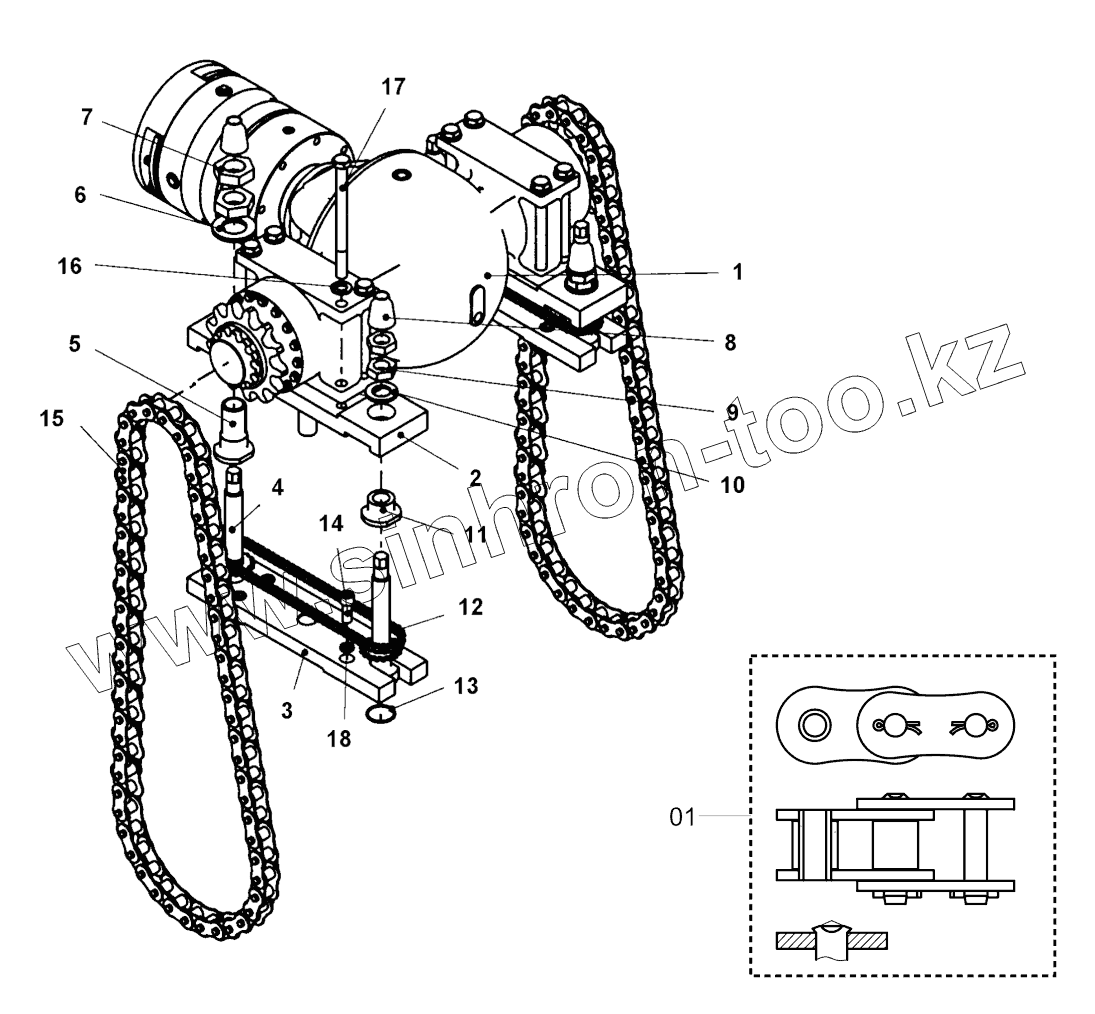

Каталог запасных частей к технике: DYNAPAC CP275. Adjusting mechanism

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 4812272838 Rear axle
1 4812274595 Joint link
1 4812274595 Joint link
1 4812274595 Joint link
1 4812274595 Joint link
1 4812274595 Joint link
1 4812274595 Joint link
1 4812265939 Rear axle
2 4812266512 Support
3 4812266509 Bottom plate
4 4812266515 Adjusting sproket
5 4812266517 Sleeve
6 4812266522 Steel plain washer
7 4812266520 Hexagon nut m
8 4812266518 Rubber sleeve
9 4812266523 Hexagon nut m
10 4812266521 Steel plain washer
11 4812266516 Sleeve
12 4812266519 Adjusting chain
13 4812266524 O-ring
14 4812266529 Hexagon socket head cap screw m
15 4812265890 Drive chain
15 4812266526 Drive chain
15 4812272840 Drive chain
16 4700904234 Steel plain washer
17 4812266525 Hexagon screw
18 4812266538 Spring washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
