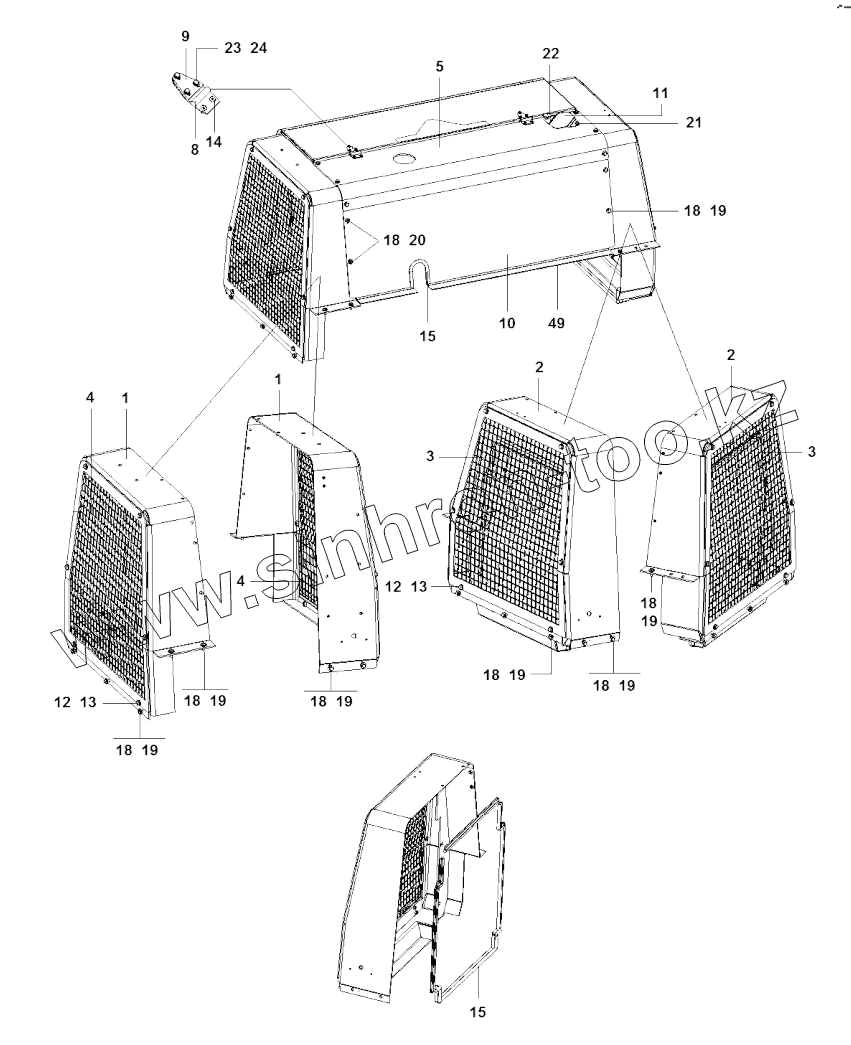

Каталог запасных частей к технике: DYNAPAC CP142. Structure
1
1
2
2
3
3
4
4
5
8
9
10
11
12
12
13
13
14
15
15
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
20
21
22
23
24
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4700170618 | Guard, right | |
| 2 | 4700170619 | Guard, left | |
| 3 | 4700388910 | Grille, left | |
| 4 | 4700388921 | Grille, right | |
| 5 | 4700170617 | Cover | |
| 8 | 4700928041 | Hinge | |
| 9 | 4700170654 | Shim | |
| 10 | 4700170620 | Cover | |
| 11 | 4700388932 | Cover | |
| 12 | 4700904230 | Washer | |
| 13 | 4700500027 | Screw | |
| 14 | 4700513008 | Washer | |
| 15 | 4700902166 | Edge trim | |
| 18 | 4700904640 | Washer | |
| 19 | 4700500021 | Hex. screw | |
| 20 | 4700570005 | Hex. nut | |
| 21 | 4700500505 | Screw | |
| 22 | 4700499162 | Hand knob | |
| 23 | 4700904228 | Steel plain washer | |
| 24 | 4700500014 | Screw | |
| 49 | 4812110818 | Rubber cloth | |
| 52 | 4812111097 | Noise absorbing | |
| 53 | 4812111098 | Noise absorbing | |
| 54 | 4812111099 | Noise absorbing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
