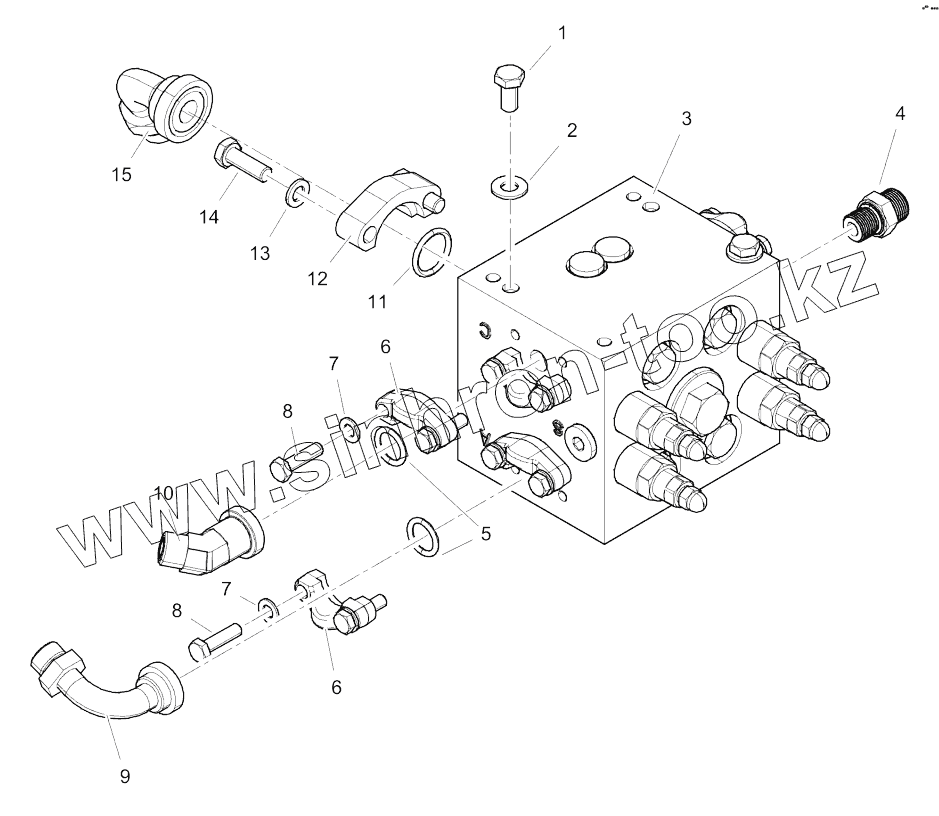

Каталог запасных частей к технике: DYNAPAC CG2300. Flow divider module

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 4700500048 Hex. screw
2 4700904230 Washer
3 4812119570 Flow divider
4 4811000119 Straight connector orfs
5 4700904003 O-ring
6 4700900430 Flange half
7 4700904229 Washer
8 4700500022 Hex. screw
9 4700792388 Flange connector
10 4700904587 Connector
11 4700904004 O-ring 90
12 4700929226 Flange half
13 4700904637 Washer
14 4700500029 Hex. screw
15 4700904614 Flange adapter
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
