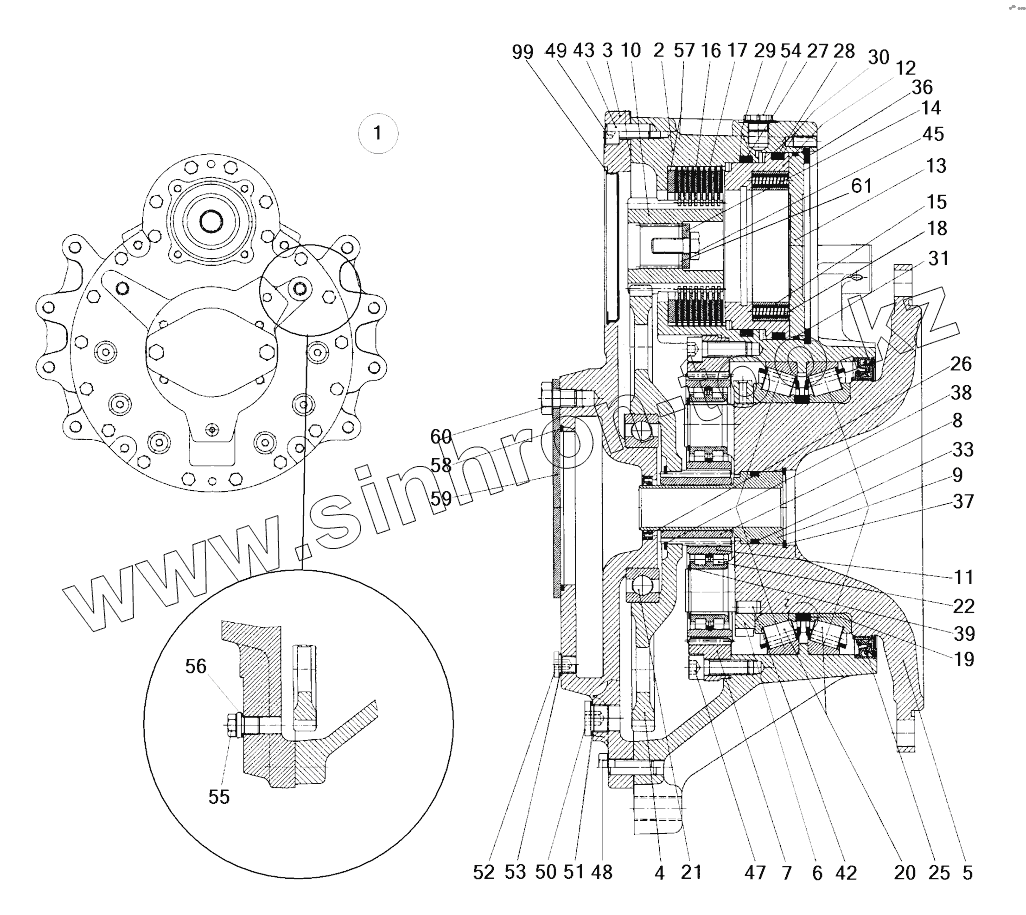

Каталог запасных частей к технике: DYNAPAC CG2300. 4700392523 Gear box
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
25
26
27
28
29
30
31
33
36
37
38
39
42
43
45
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
99
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4700392523 | Gear box | |
| 2 | Housing | Housing | |
| 3 | Housing | Housing | |
| 4 | Spurwheel | Spur wheel | |
| 5 | Spindle | Spindle | |
| 6 | Shaftnut | Shaft nut | |
| 7 | Gear | Conveyor gear | |
| 8 | Gear | Conveyor gear | |
| 9 | Bushing | Bushing | |
| 10 | 4812161071 | Input shaft | |
| 11 | Planetgear | Planet gear | |
| 12 | Piston | Piston | |
| 13 | Cover | Cover | |
| 14 | Disc | Limited slip disc | |
| 15 | Spacerring | Spacer ring | |
| 16 | 4812161275 | Inner disc | |
| 17 | 4700950480 | Outer disc | |
| 18 | Pressurespring | Pressure spring | |
| 19 | Spacerring | Spacer ring | |
| 20 | 4700950481 | Tapered roller bearing | |
| 21 | 4700950482 | Ball bearing | |
| 22 | 4700950483 | Cylinder roller bearing | |
| 25 | 4700950484 | Lip seal | |
| 26 | 4700950485 | Seal ring | |
| 27 | 4700950486 | Piston seal | |
| 28 | 4700950486 | Piston seal | |
| 29 | 4700950487 | Supporting ring | |
| 30 | 4700950488 | Supporting ring | |
| 31 | 4700950489 | O-ring | |
| 33 | 4700950490 | O-ring | |
| 36 | Snapring | Snap ring | |
| 37 | Snapring | Snap ring | |
| 38 | Snapring | Snap ring | |
| 39 | Snapring | Snap ring | |
| 42 | Pin | Pin | |
| 43 | Pin | Pin | |
| 45 | Screw | Screw | |
| 47 | Screw | Screw | |
| 48 | Screw | Screw | |
| 49 | Screw | Screw | |
| 50 | 4700950491 | Plug | |
| 51 | 4700950492 | Seal ring | |
| 52 | 4700950493 | Plug | |
| 53 | 4700950494 | Seal ring | |
| 54 | 4700950495 | Plug | |
| 55 | 4700950496 | Plug | |
| 56 | 4700950494 | Seal ring | |
| 57 | Ring | Ring | |
| 58 | 4700950497 | O-ring | |
| 59 | Motorplate | Motor plate | |
| 60 | Screw | Screw | |
| 61 | 4812161796 | Snap ring | |
| 99 | Plug | Plug connector see engine Gr. 9 | |
| 100 | 4812156091 | Seal kit | |
| 100_27 | 4700950486 | Piston seal | |
| 100_28 | 4700950486 | Piston seal | |
| 100_29 | 4700950487 | Supporting ring | |
| 100_30 | 4700950488 | Supporting ring | |
| 100_31 | 4700950489 | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
