Каталог запасных частей к технике: DYNAPAC CC900S. Scrapers

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
4
5
5
6
6
6
6
7
7
7
7
7
8
8
8
8
8
8
9
9
9
9
10
10
10
10
10
10
11
12
12
12
12
13
13
14
14
14
14
14
15
15
16
16
17
17
17
17
17
17
18
18
18
18
18
18
19
19
20
21
24
26
26
27
27
27
27

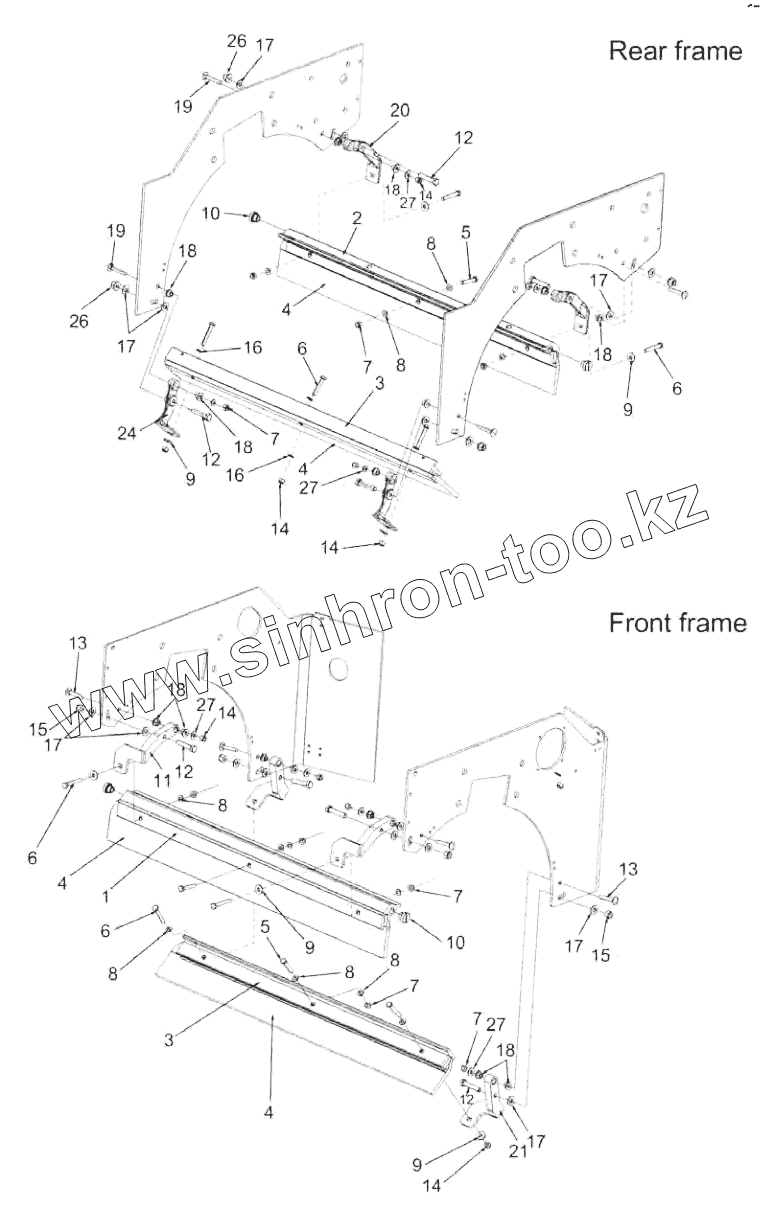

Позиция на иллюстрации Заводской номер детали Название детали
1 4700377817 Sprinkler pipe
2 4700387344 Sprinkler pipe
3 4700387345 Scraper bracket
4 4700387346 Scraper blade Polyurethan
5 4700500024 Screw
6 4700500067 Screw
7 4700586003 Hexagon lock nut
8 4700904229 Washer
9 4700904640 Washer
10 4700792072 End plug
10 Instructionlabel Instruction label
11 4700377745 Upper hold
12 4700500105 Hex. screw
13 4700791775 Bolt
14 4700586003 Hexagon lock nut
15 4700586018 Lock nut
16 4700904229 Washer
17 4700791938 Washer
18 4700791939 Bushing
19 4700792134 Bolt
20 4700387039 Upper hold
21 4700377746 Lower hold
22 4700791775 Bolt
23 4700586018 Lock nut
24 4700387043 Lower hold
25 4700792134 Bolt
26 4700902287 Nut
27 4700791304 Steel plain washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
