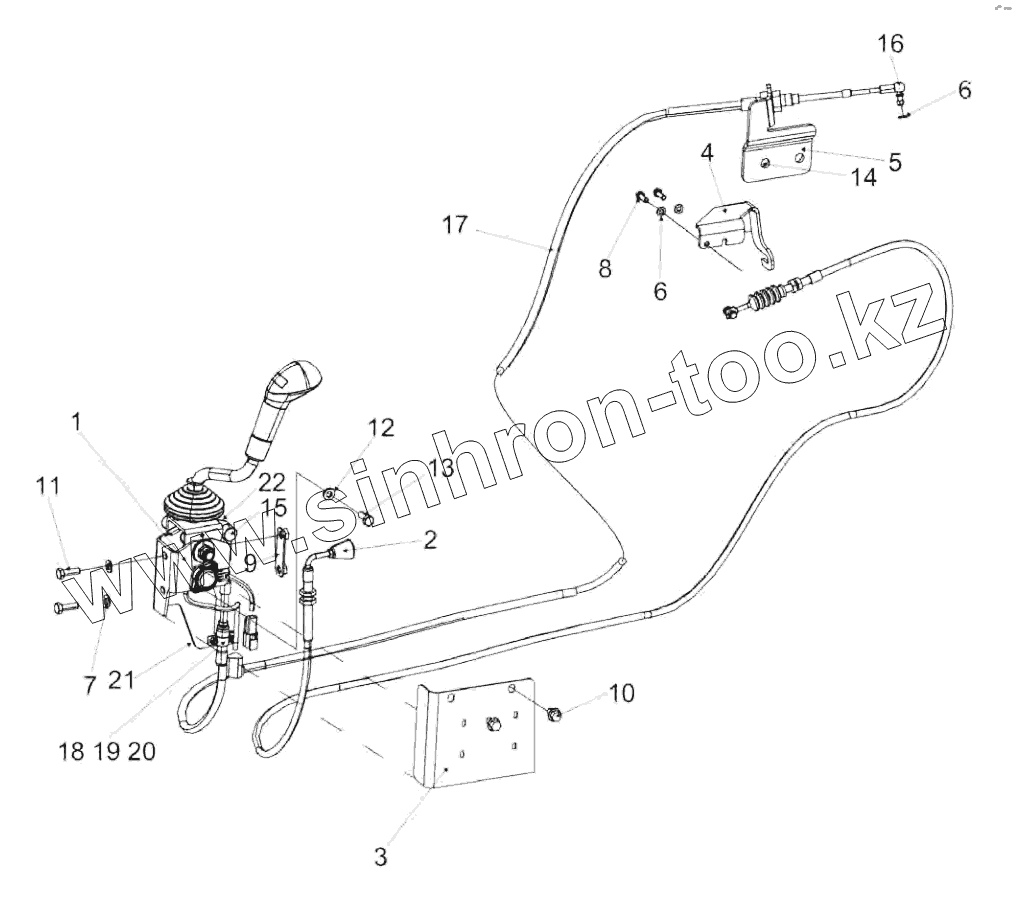

Каталог запасных частей к технике: DYNAPAC CC900S. F/R- and throttle control

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
14
14
15
15
15
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 Null Null
2 4700387229 Throttle control
2 4700940960 Knob
3 4700388476 Control cover
4 4700395257 Control bracket
5 4812120650 Bracket
6 4700904228 Steel plain washer
7 4700904229 Washer
8 4700500013 Hex. screw
9 4812117990 Bracket
10 4700904755 Screw
11 4700500021 Hex. screw
12 4700904556 Steel plain washer
13 4700500053 Hex. screw
14 Screw Screw
14 Washer Washer
15 4700377019 Ball joint
15 4700950382 Ball stud
16 4700416034 Ball joint
17 4700377024 Cable Forward/Reverse
18 4700377020 Clamp
19 4700377021 Spacer
20 4700926537 Screw
21 4700586001 Lock nut
22 4700586003 Hexagon lock nut
23 4812120643 Bracket
24 4700500019 Hex. screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
