Каталог запасных частей к технике: DYNAPAC CC900S. 4700396883_Hydraulic motor
1
2
3
4
5
6
7
11
12
13
14
15
17
18
19
22
24
25
26
27
28
30
30
30
32
32
32
34
35
40
42
43
44
45
46
47
48
49
50
51
52
60
61
62
63
64
70

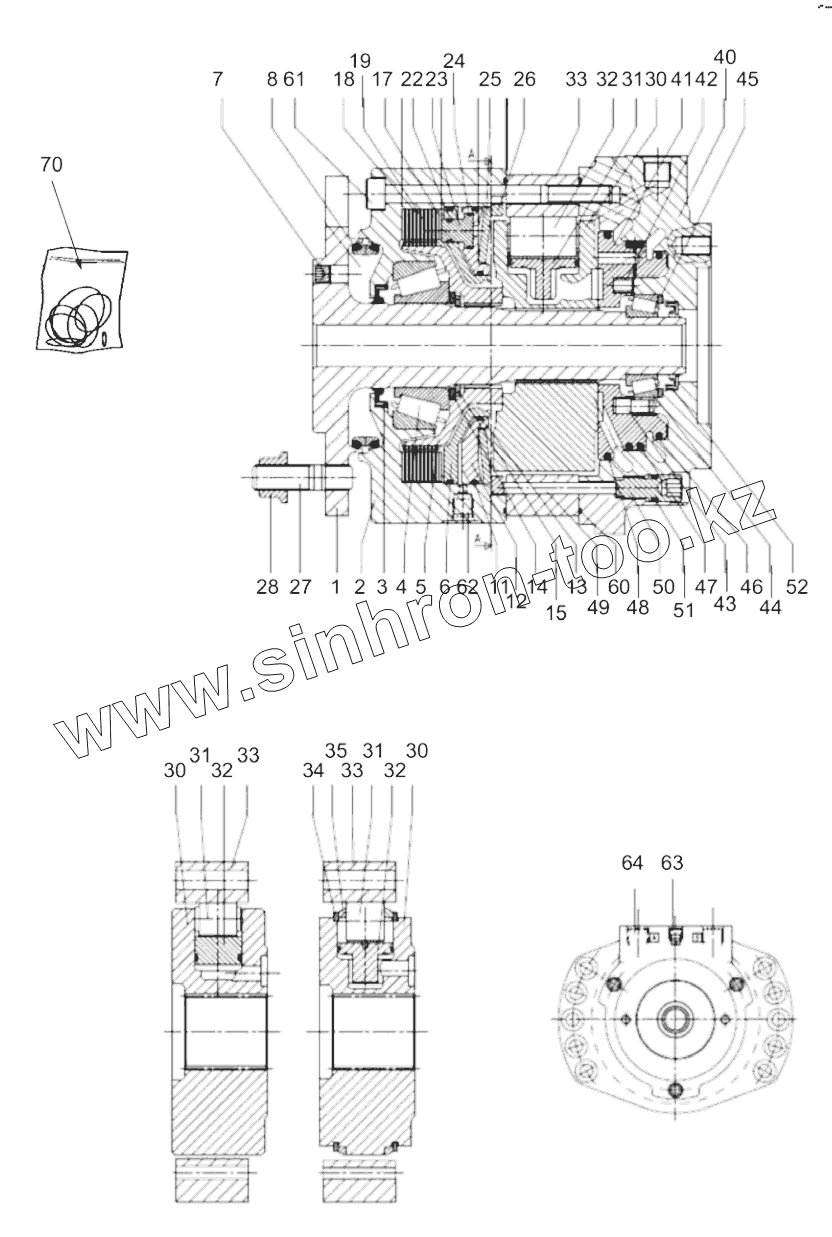

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4700396883 | 4700396883 | Hydraulic motor | |
| 1 | Shaft | Shaft | |
| 2 | Frontcase | Front case | |
| 3 | Shaftseal | Shaft seal | |
| 4 | Taperollerbearing | Tape roller bearing | |
| 5 | Splinedring | Splined ring | |
| 6 | Brakesealring | Brake seal ring | |
| 7 | Plug | Plug connector see engine Gr. 9 | |
| 11 | Sealring | Seal ring | |
| 12 | Brakepiston | Brake piston | |
| 13 | Sealring | Seal ring | |
| 14 | Washer | Washer | |
| 15 | Circlip | Circlip | |
| 16 | Shim | Shim | |
| 17 | Shim | Shim | |
| 18 | Brakeplate | Brake plate | |
| 19 | Brakeplate | Brake plate | |
| 22 | O-ring | O-ring | |
| 24 | O-ring | O-ring | |
| 25 | Discspring | Disc spring | |
| 26 | Brakering | Brake ring | |
| 27 | Nut | Nut | |
| 28 | Stud | Stud | |
| 30 | Cylinderblock | Cylinder block | |
| 32 | Piston | Piston | |
| 34 | Circlip | Circlip | |
| 35 | Retainingring | Retaining ring | |
| 40 | Rearcase | Rear case | |
| 42 | Spring | Spring | |
| 43 | Pin | Pin | |
| 44 | Taperollerbearing | Tape roller bearing | |
| 45 | Washer | Washer | |
| 46 | Pistonseal | Piston seal | |
| 47 | Pistonseal | Piston seal | |
| 48 | Pistonseal | Piston seal | |
| 49 | Brakereleasepin | Brake release pin | |
| 50 | Brakereleaseplug | Brake release plug | |
| 51 | O-ring | O-ring | |
| 52 | Shaftseal | Shaft seal | |
| 60 | Sealring | Seal ring | |
| 61 | Screw | Screw | |
| 62 | Plug | Plug connector see engine Gr. 9 | |
| 63 | Plug | Plug connector see engine Gr. 9 | |
| 64 | Plug | Plug connector see engine Gr. 9 | |
| 70 | 4812155080 | Seal kit |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
