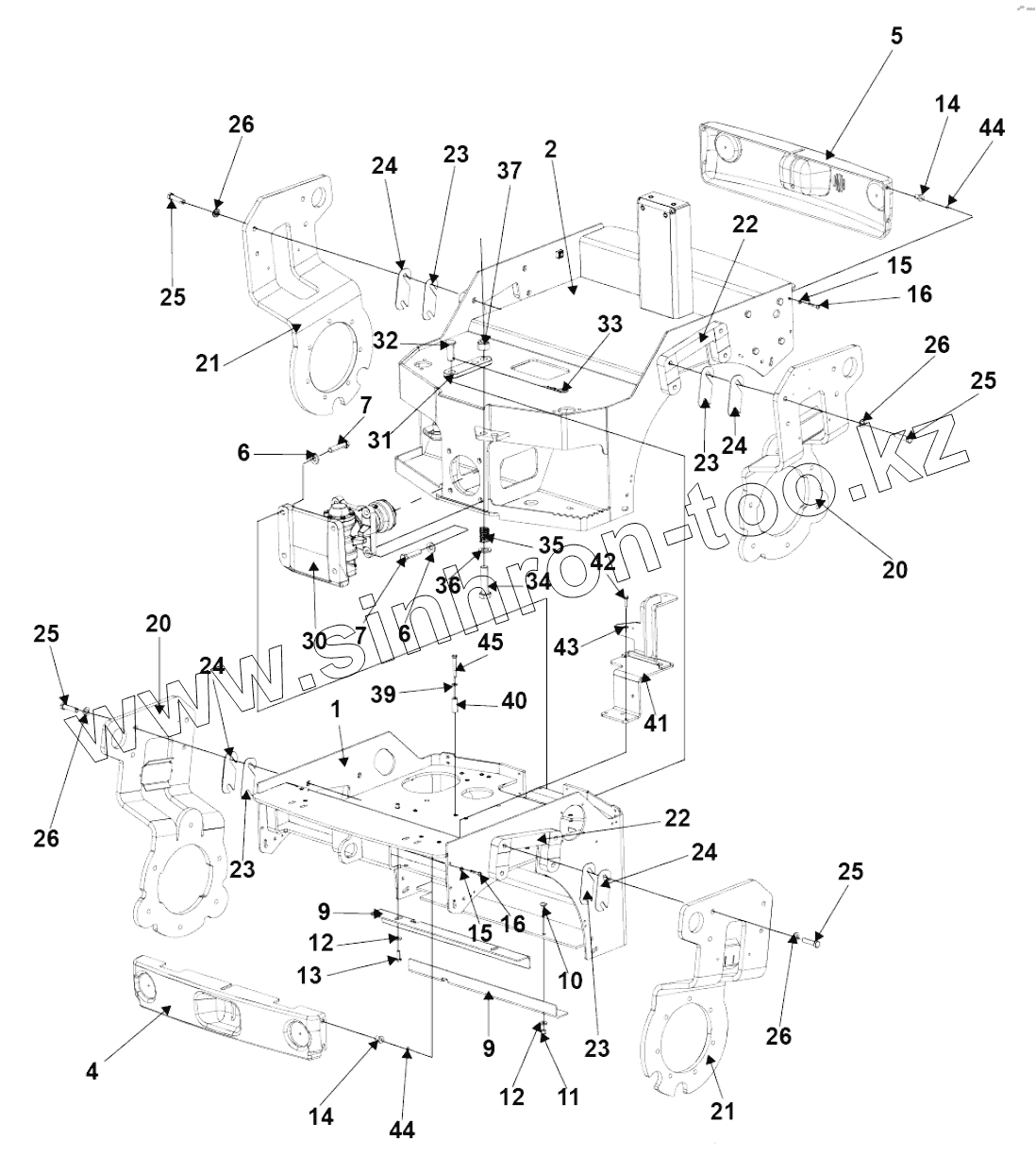

Каталог запасных частей к технике: DYNAPAC CC900. Frames

Тип техники

Марка

Модель

Схема

1

2

4

5

6

6

7

7

9

9

10

11

12

12

13

14

14

15

15

16

16

20

20

21

21

22

22

23

23

23

23

24

24

24

24

25

25

25

25

26

26

26

26

30

31

32

33

34

35

36

37

39

40

41

42

43

44

44

45

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4812119981		Frame, front
2	4812119982		Frame, rear
4	4700387376		Cover, frame
5	4700387886		Cover, frame
6	4700904214		Washer
7	4700500176		Screw
9	4812120569		Press plate
10	4700929191		Bolt
11	4700586003		Hexagon lock nut
12	4700904640		Washer
13	4700500021		Hex. screw
14	4700387949		Rubber nut
15	4700904228		Steel plain washer
16	4700792149		Screw
19	Reflector		Reflector
20	4812120575		Fork, vibration side
21	4812120576		Fork, drive side
22	4700388153		Spacer
23	4700387425		Shim
24	4700387424		Shim
25	4700791972		Screw
26	4700904231		Washer
30	4700377621		Hitch
31	4812125943		Lock link
32	4700530027		Clevis pin
33	4700635061		Hair clip
34	4700500208		Screw
35	4700349332		Pressure spring
36	4700904233		Steel plain washer
37	4700586022		Lock nut
38	4700508027		Screw
39	4700904229		Washer
40	4700357278		Spacer sleeve
41	BatteryShelf		Battery shelf
42	Screw		Screw
43	GASKET		GASKET
44	4700928467		Washer
45	4700508027		Screw
