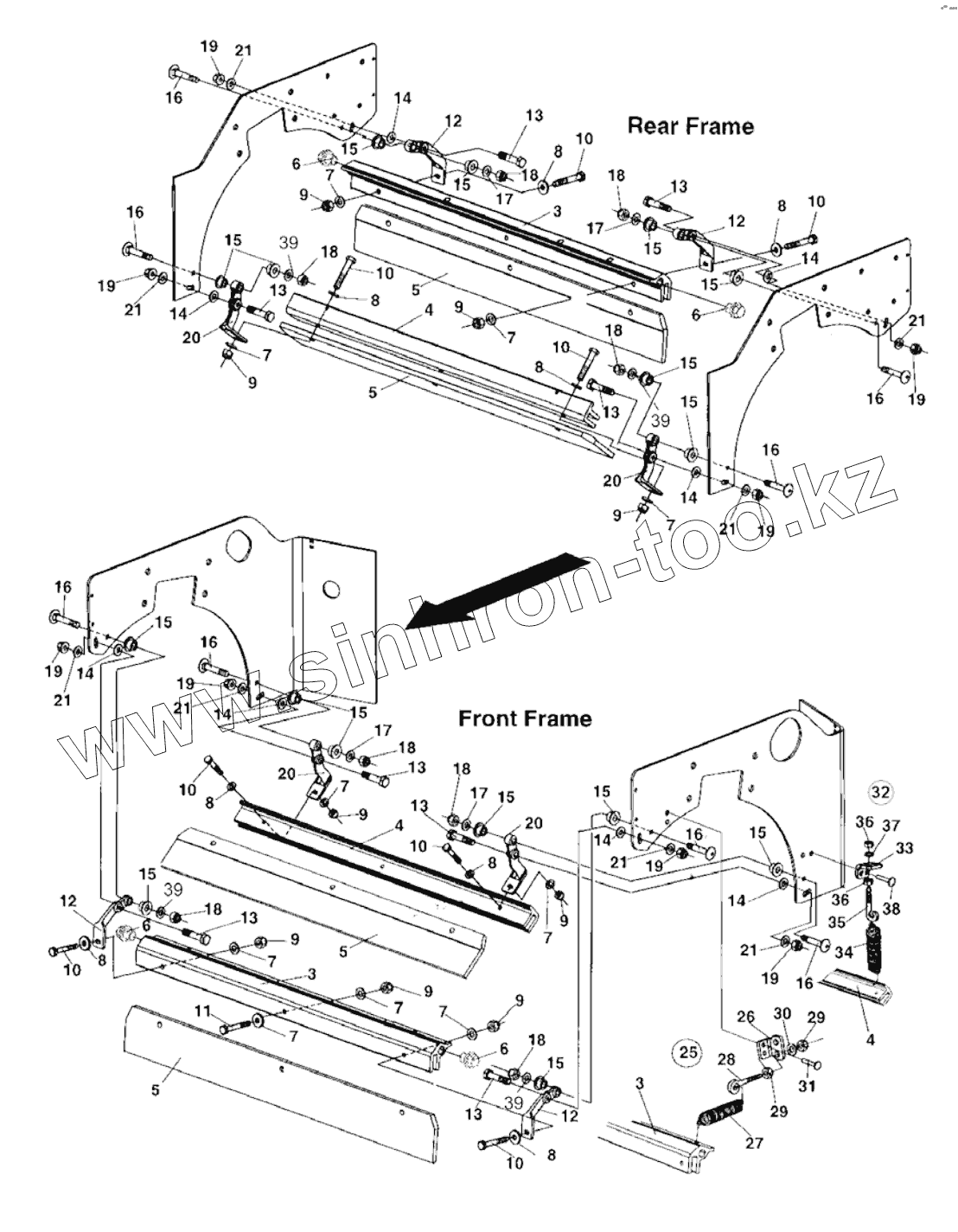

Каталог запасных частей к технике: DYNAPAC CC800. Scrapers

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3
3
3
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
11
12
12
12
12
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
17
17
17
17
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
20
20
20
20
21
21
21
21
21
21
21
21
25
26
27
28
29
29
30
31
31
32
33
34
35
36
36
37
38
38
39
39
39
39
Позиция на иллюстрации Заводской номер детали Название детали
3 4700387040 Sprinkler pipe
4 4700387044 Scraper bracket
5 4700387045 Scraper blade
6 4700792072 End plug
7 4700904229 Washer
8 4700904640 Washer
9 4700586003 Hexagon lock nut
10 4700500067 Screw
11 4700500024 Screw
12 4700387039 Upper hold
13 4700500105 Hex. screw
14 4700791938 Washer
15 4700791939 Bushing
16 4700791775 Bolt
17 4700904229 Washer
18 4700586003 Hexagon lock nut
19 4700586018 Lock nut
20 4700387043 Lower hold
21 4700791938 Washer
25 Spring Spring
26 4700378178 Bracket
27 4700359043 Spring
28 4700792189 Eye bolt
29 4700570005 Hex. nut
30 4700904229 Washer
31 4700792190 Blind rivet
31 4700791754 Blind rivet
32 Spring Spring
33 4700378178 Bracket
34 4700792188 Extension spring
35 4700792189 Eye bolt
36 4700570005 Hex. nut
37 4700904229 Washer
38 4700792190 Blind rivet
38 4700791754 Blind rivet
39 4700791304 Steel plain washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
