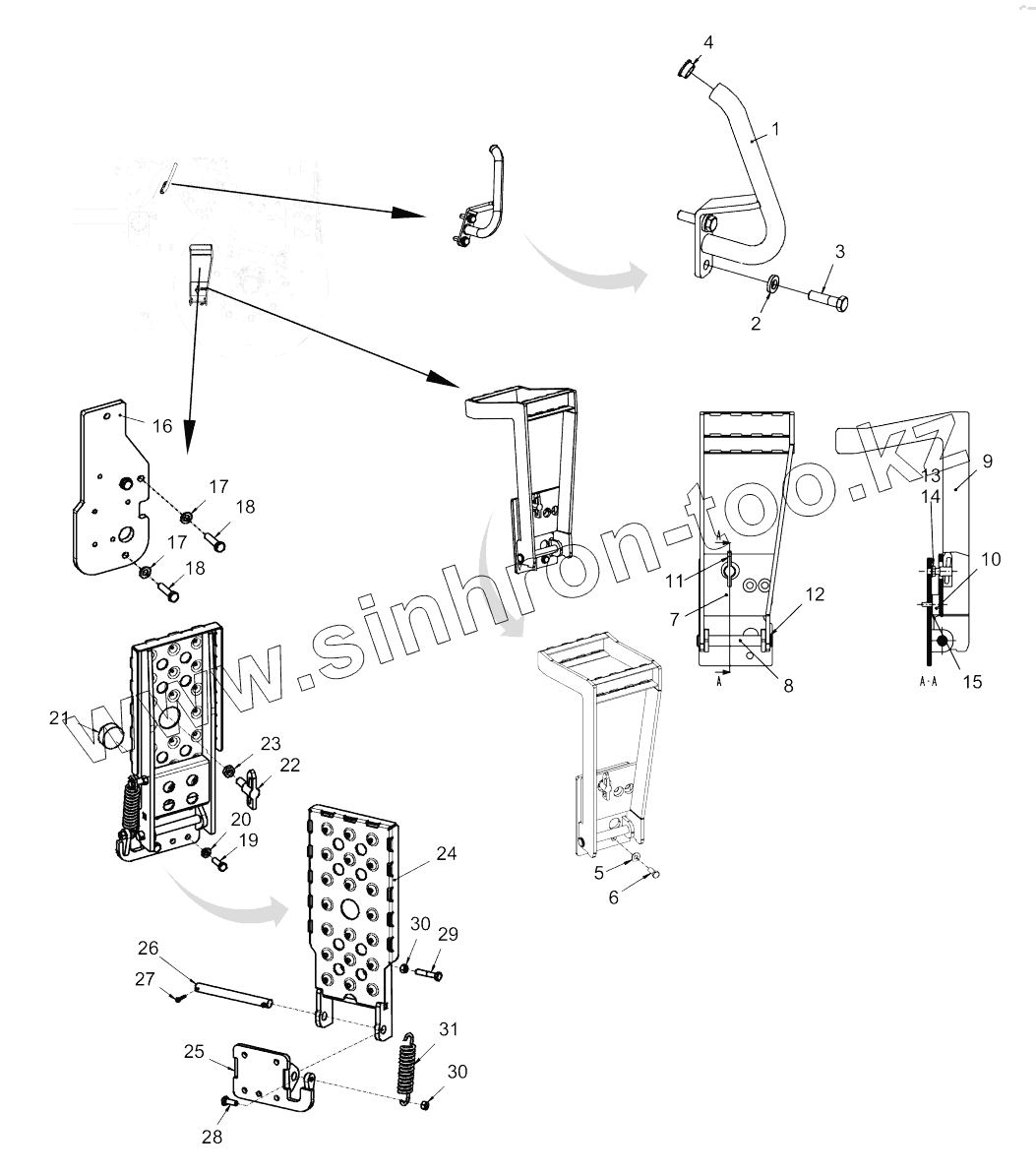

Каталог запасных частей к технике: DYNAPAC CC6200 VI. Step and handle, front right

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 4812125371 Handle
2 4700904703 Plain washer
3 4700500056 Screw
4 4700904225 Plug
5 4700904230 Washer
6 4700500028 Screw
7 4812124948 Bracket
8 4812124975 Shaft
9 4812125401 Step
10 4700792601 Shock absorber
11 4700475064 Lock
12 4700150008 Circlip
13 4700904231 Washer
14 4700927233 Nut
15 4700615050 Washer
16 4812129466 Bracket
17 4812122654 Steel plain washer
18 4700500240 Screw
19 4700500021 Hex. screw
20 4700904556 Steel plain washer
21 4700792601 Shock absorber
22 4700475064 Lock
23 4700927233 Nut
24 4812128955 Step
25 4812128956 Bracket
26 4700394351 Shaft
27 4700630012 Cotter pin
28 4700500053 Hex. screw
29 4700500023 Screw
30 4700570005 Hex. nut
31 4700394806 Extension spring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
