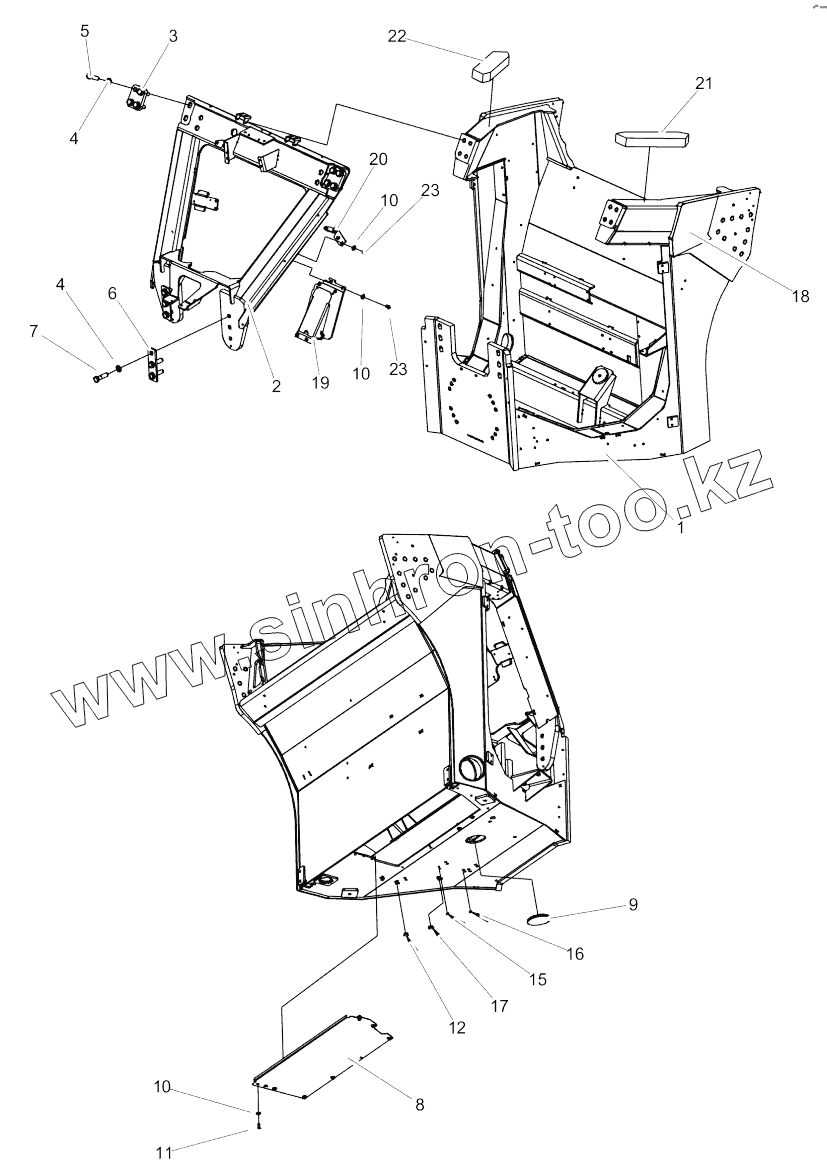

Каталог запасных частей к технике: DYNAPAC CC6200 VI. Rear frame module To A021377

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
10
10
11
12
15
16
17
18
19
20
21
22
23
23
Позиция на иллюстрации Заводской номер детали Название детали
1 Rearframewelded Rear frame welded
2 Topframe Top frame
3 4812123195 Spacer washer
4 4700904233 Steel plain washer
5 4700929409 Hexagon head screw
6 4812123197 Spacer washer
7 4700500284 Screw
8 4812124177 Cover
9 4700379992 Plug
10 4700904640 Washer
11 4700500019 Hex. screw
12 4700904225 Plug
15 4700926215 Protective plug
16 4700902919 Plug
17 4700923270 Protective plug
18 4812125906 Decal cosmetic
19 4812125644 Holder
20 4812127209 Bracket
21 4812126098 Cellular rubber strip
22 4812126098 Cellular rubber strip
23 4700500053 Hex. screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
