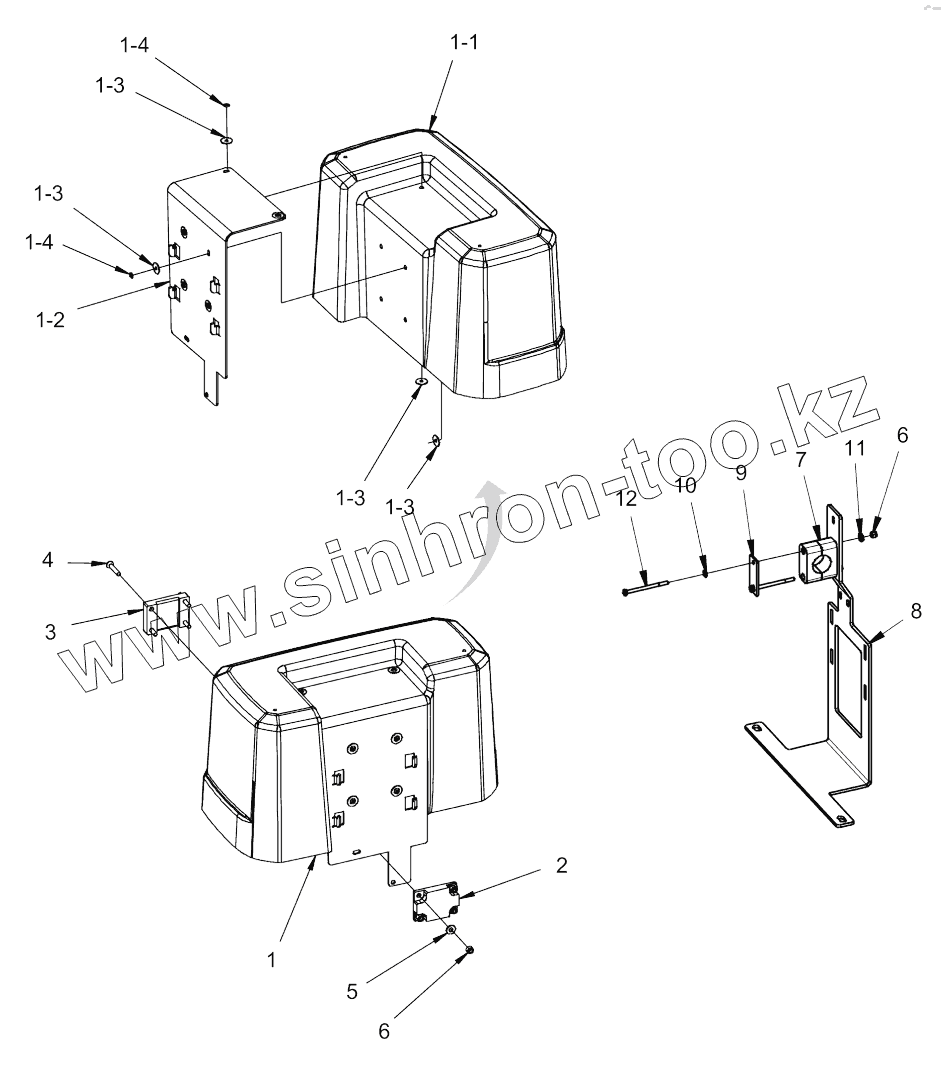

Каталог запасных частей к технике: DYNAPAC CC6200 VI. Instrument panel cover module

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1-1
1-2
1-3
1-3
1-3
1-3
1-4
1-4
2
3
4
5
6
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
1 Instrumentpanelcoverassembly Instrument panel cover assembly
1-1 4812126204 Instrument panel cover
1-2 4812126203 Bracket
1-3 4700927974 Washer
1-4 4700904619 Blind rivet
2 4812126201 Bracket, front
3 4812126202 Bracket, back
4 4700924875 Screw
5 4700923648 Washer
6 4700586002 Lock nut
7 4700904340 Pipe clamp
8 4812126205 Bracket
9 4700924791 Cover plate
10 4700904228 Steel plain washer
11 4700603001 Washer
12 4700500153 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
