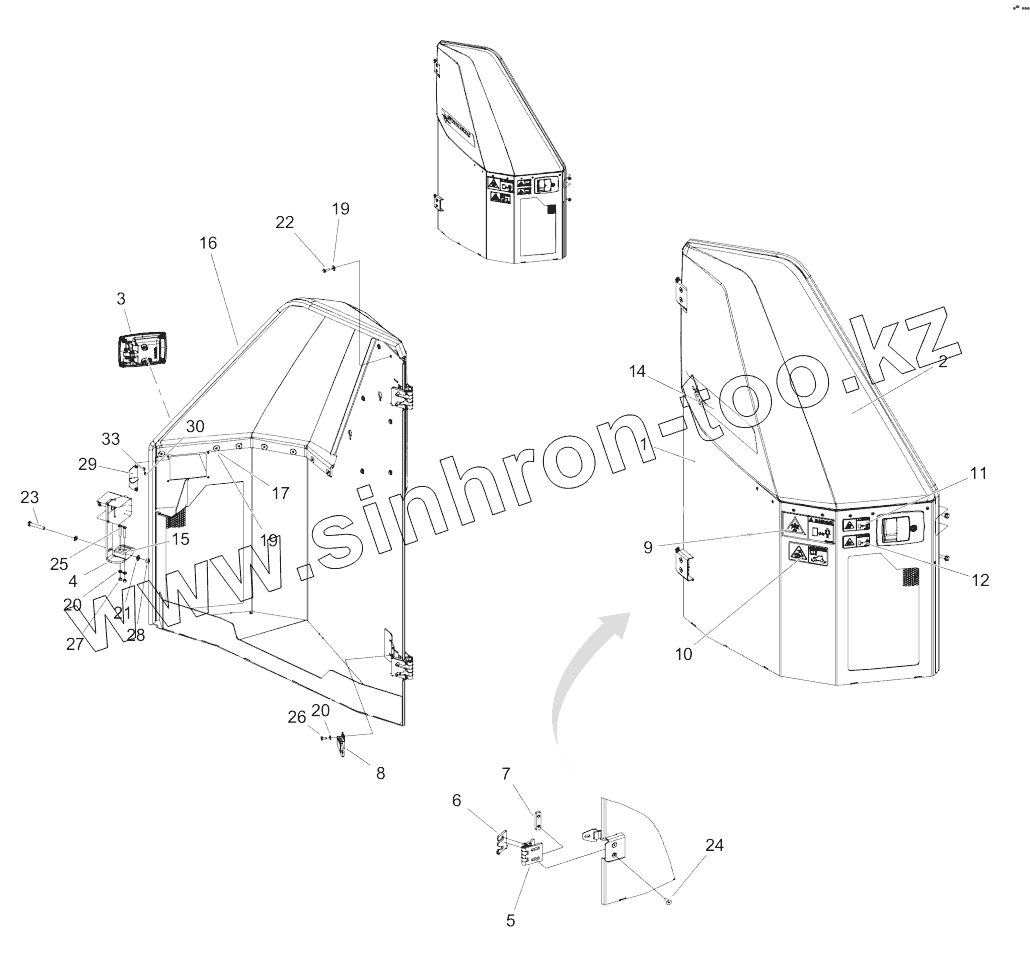

Каталог запасных частей к технике: DYNAPAC CC6200 VI. Engine hood module right

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
19
19
20
20
21
22
23
24
25
26
27
28
29
30
33
Позиция на иллюстрации Заводской номер детали Название детали
1 4812124283 Enginge hood right
2 4812124746 Engine hood
3 4812127006 Lock
4 4812126135 Lock shackle
5 4812125785 Hinge
6 4812125781 Bracket
7 4812125783 Bracket
8 4812114393 Hood latch
9 4700903422 Safety decal CRUSH AREA
10 4700904895 Safety decal Brake release
11 4700903423 Safety label, Rotating engine components
12 4700903424 Safety decal HOT SURFACE
14 Decal Decal
15 4700390365 Spacer
16 4700902166 Edge trim
17 4700902569 Rivet
19 4700927974 Washer
20 4700904228 Steel plain washer
21 4700904229 Washer
22 4700923135 Thread rolling screw
23 4700500025 Screw
24 4700513003 Screw
25 4700924875 Screw
26 4700500012 Hex. screw
27 4700570004 Hex. nut
28 4700570005 Hex. nut
29 4812126961 Bracket
30 4700586001 Lock nut
33 4700904281 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
