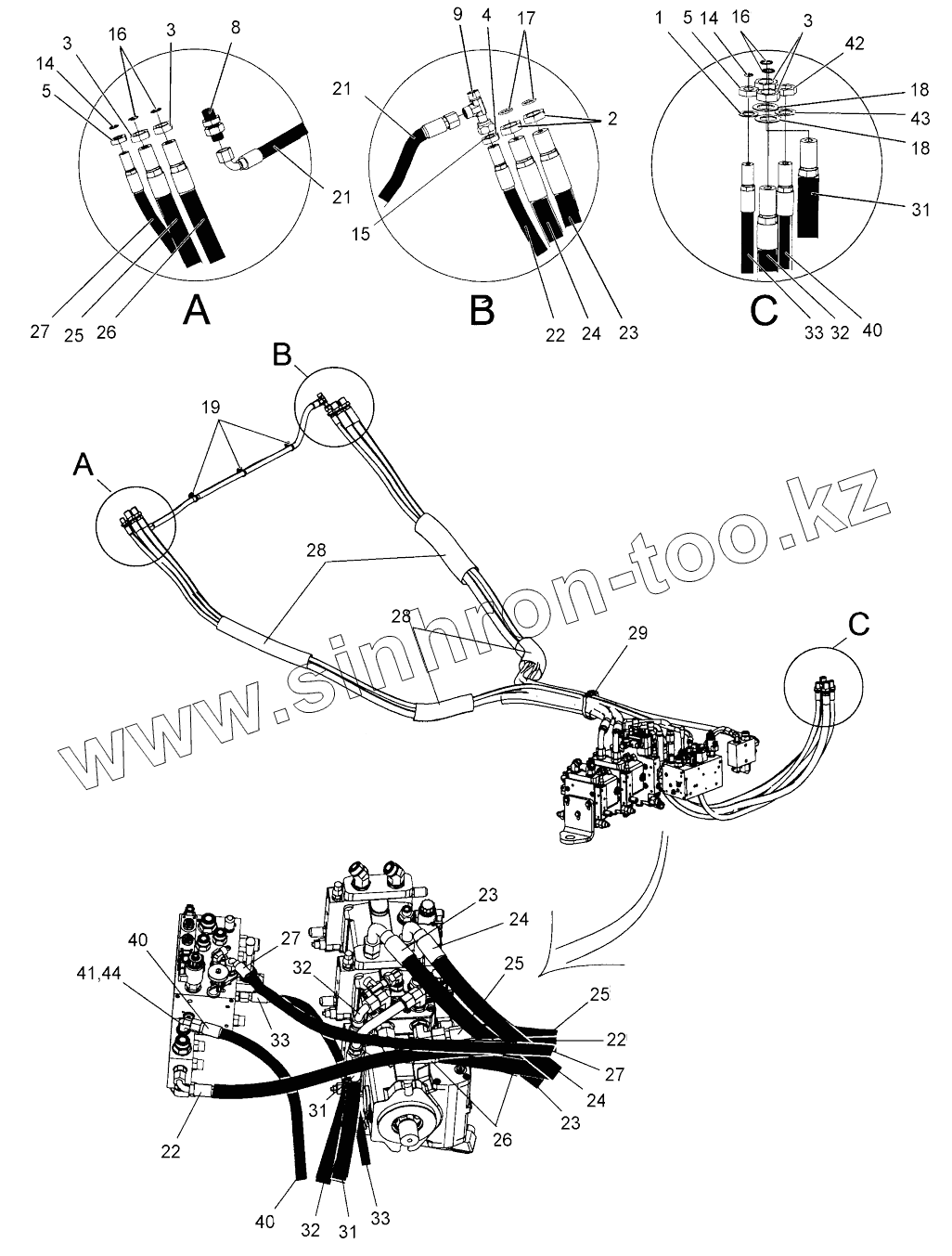

Каталог запасных частей к технике: DYNAPAC CC5200C. Hydraulic hoses, frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
5
5
8
9
14
14
15
16
16
17
18
18
19
21
21
22
22
22
23
23
23
24
24
24
25
25
25
26
26
27
27
27
28
28
29
31
31
31
32
32
32
33
33
33
40
40
40
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
1 4700606009 Lock washer
2 4700792454 Nut
3 4700792453 Nut
4 4700792452 Nut
5 4700792451 Nut
8 4700792344 Bulkhead union
9 4700791798 Adapter
14 4700792632 O-ring
15 4700904008 O-ring
16 4700904009 O-ring
17 4700904010 O-ring
18 4700792720 Serrated lock washer
19 4700792442 Cable tie
21 4700484014 Hydraulic hose
22 4700484015 Hydraulic hose
23 4700484016 Hydraulic hose
24 4700484017 Hydraulic hose
25 4700484018 Hydraulic hose
26 4700484019 Hydraulic hose
27 4700484020 Hydraulic hose
28 4700792700 Hose guard
29 4812110293 Strap
31 4700484021 Hydraulic hose
32 4700484022 Hydraulic hose
33 4700484023 Hydraulic hose
40 4700484045 Hydraulic hose
41 4700791841 Elbow 90 orfs
42 4700792452 Nut
43 4700606021 Serrated lock washer
44 4700792512 Steel plug threaded
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
