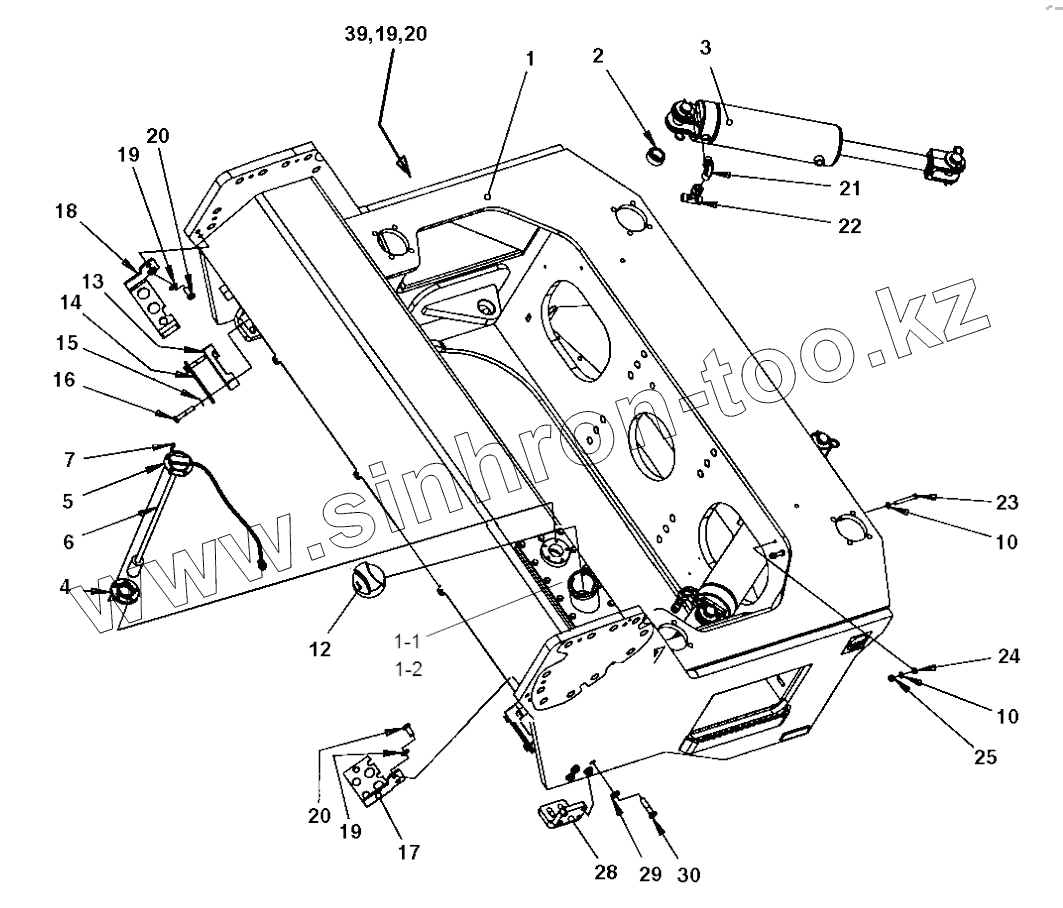

Каталог запасных частей к технике: DYNAPAC CC5200C. Front frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
15
39
30
29
28
25
24
23
22
21
20
20
20
19
19
19
18
17
16
1
14
13
12
12
10
10
7
6
5
4
3
2
1-2
1-1
Позиция на иллюстрации Заводской номер детали Название детали
15 4700904230 Washer
39 4700396071 Cover
30 4700500269 Screw
29 4700904703 Plain washer
28 4700394400 Bracket
25 4700586003 Hexagon lock nut
24 4700570005 Hex. nut
23 4700925750 Screw
22 4700791797 Tee-connector orfs
21 4700792151 Elbow adapter 90
20 4700500051 Hex. screw
19 4700904231 Washer
18 4700391443 Hose clamp
17 4700391442 Hose clamp
16 4700500032 Screw
1 4700395128 Front frame
14 4700335914 Cover plate
13 4700343872 Hose clamp
12 4700902866 Key Marked 455
12 4700380435 Cap
10 4700904229 Washer
7 4700904206 Screw
6 4700390934 Level sender
5 4700372718 Lid
4 4700370745 Flange, cpl
3 4700391023 Steering cylinder
2 4700792554 Radial spherical plain bearing
1-2 4700389821 O-ring
1-1 4700396498 Fuel tank cover with filler neck
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
