Каталог запасных частей к технике: DYNAPAC CC5200C. 4700372424 Pilot valve, steering

Тип техники

Марка

Модель

Схема

1

2

3

4

5

7

8

9

11

12

13

14

15

16

17

18

20

21

22

23

26

27

28

29

30

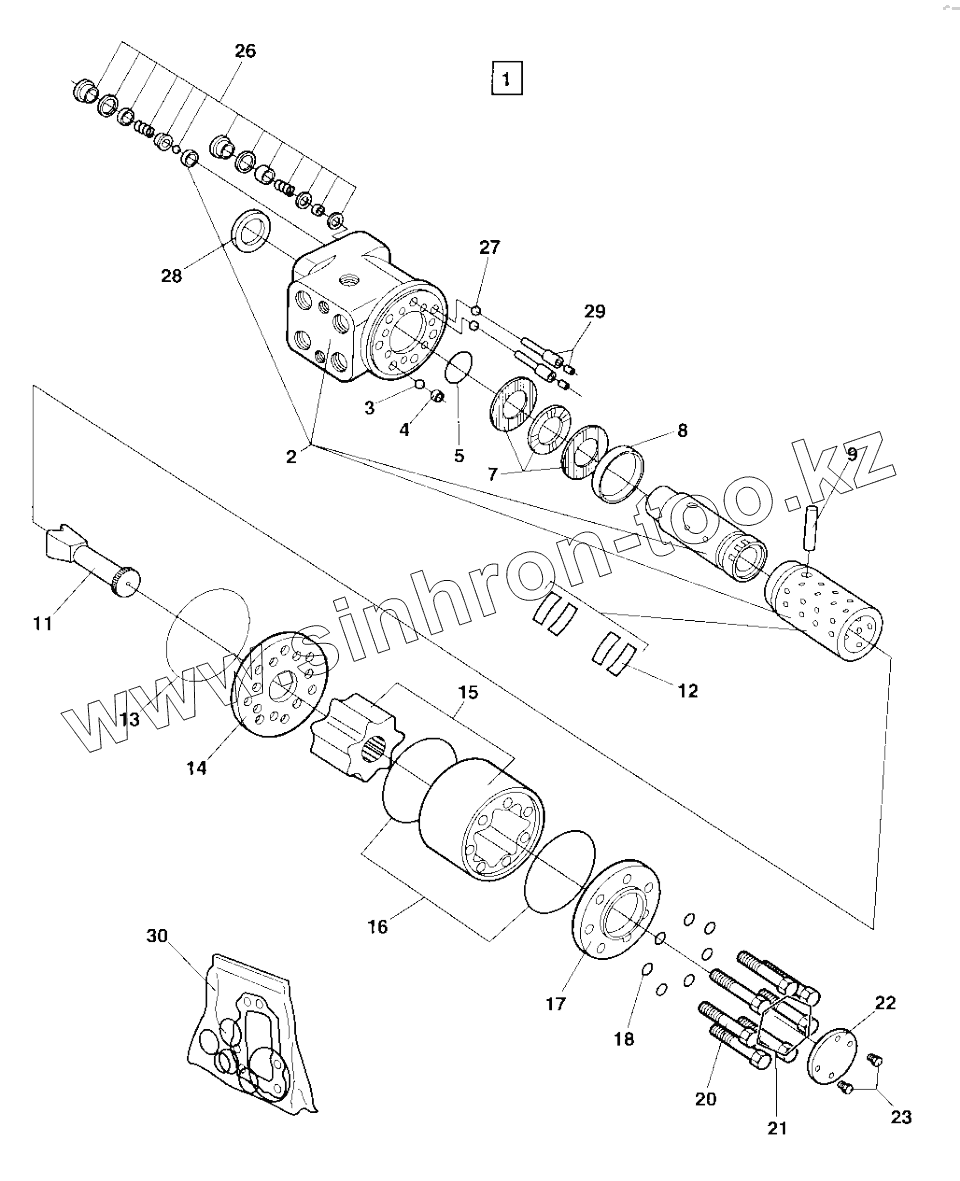

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4700372424		Pilot valve, steering
2	Housing		Housing
3	4700480468		Ball
4	4700480446		Threaded bushing
5	O-ring		O-ring
7	4700911620		Bearing
8	4700480449		Ring
9	4700480447		Cross pin
11	4700902861		Cardan shaft
12	4700909211		Set of springs
13	O-ring		O-ring
14	4700902862		Valve plate
15	4700903457		Gear wheel set
16	O-ring		O-ring
17	4700480450		End cap
18	Washer		Washer
20	4700480456		Screw with hole
21	4700935428		Screw
22	Nameplate		Name plate
23	Screw		Screw
26	4700929012		Shock valve
27	4700929013		Ball
28	Sealring		Seal ring
29	4700929014		Rolled pin
30	4700935429		Seal kit

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
