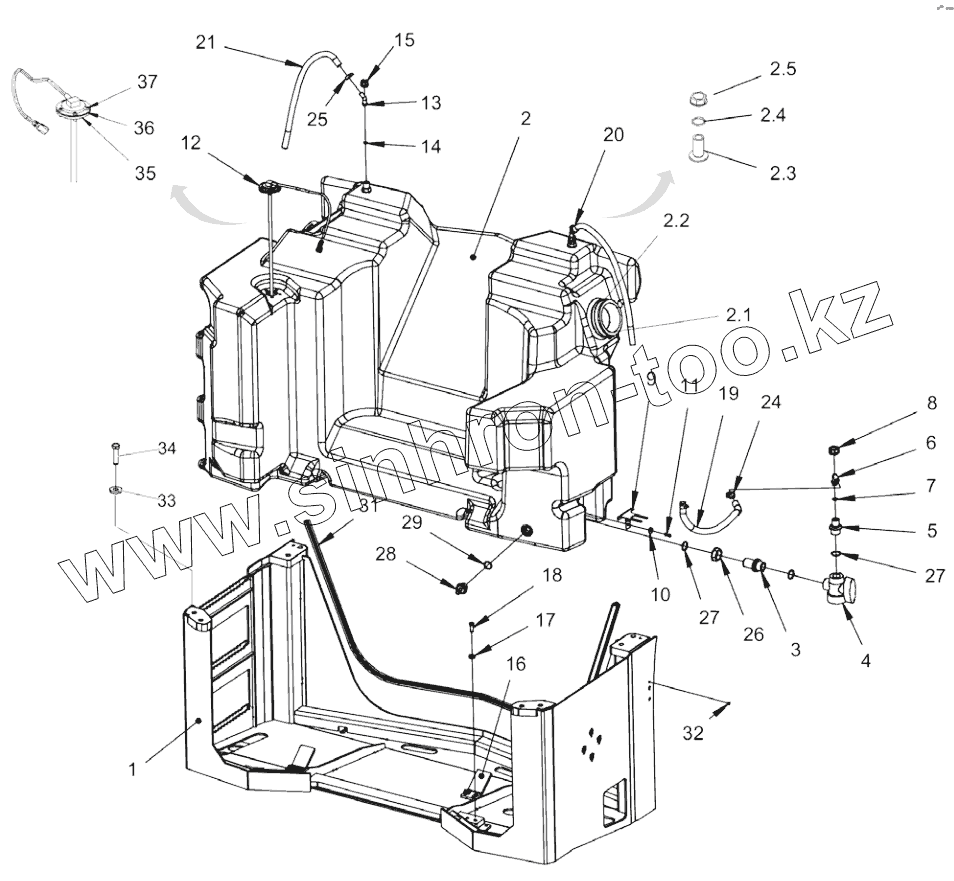

Каталог запасных частей к технике: DYNAPAC CC4200C VI. Water tank module, offset

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
27
27
16
17
18
19
20
21
24
25
26
15
28
29
31
32
33
34
35
36
37
6
2
2.1
2.2
2.3
2.4
2.5
3
4
5
1
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
27 4700160318 O-ring 70
16 4812123777 Bracket
17 4700904557 Washer
18 4700500028 Screw
19 4700792073 Hose reinforced
20 4812112074 Plastic hose
21 4812112074 Plastic hose
24 4700313003 Hose clamp
25 4700313002 Hose clamp
26 4700392224 Lock nut
15 4700392227 Swivel nut
28 4700396672 Hose connection, plastic
29 4700160313 O-ring
31 4700903953 Edge trim
32 4700902804 Plug
33 4700603007 Washer
34 4700929069 Hexagon head screw
35 4700370745 Flange, cpl
36 4700372718 Lid
37 4700904206 Screw
6 4812111332 Hose connection swivel
2 4812125182 Water tank, cpl
2.1 4700392235 Gasket
2.2 4700313105 Hose clamp
2.3 4700392230 Grommet
2.4 4700160219 O-ring
2.5 4700392232 Nut
3 4812124333 Bulkhead nipple
4 4812120706 Ball valve
5 4700792781 Reducer nipple
1 4812124290 Tank structure
7 4700480852 O-ring 70
8 4700792779 Swivel nut
9 4812124139 Bracket
10 4700904735 Steel plain washer
11 4700500013 Hex. screw
12 4700391353 Level sender
13 4700393542 Hose connection
14 4700792600 O-ring 70
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
