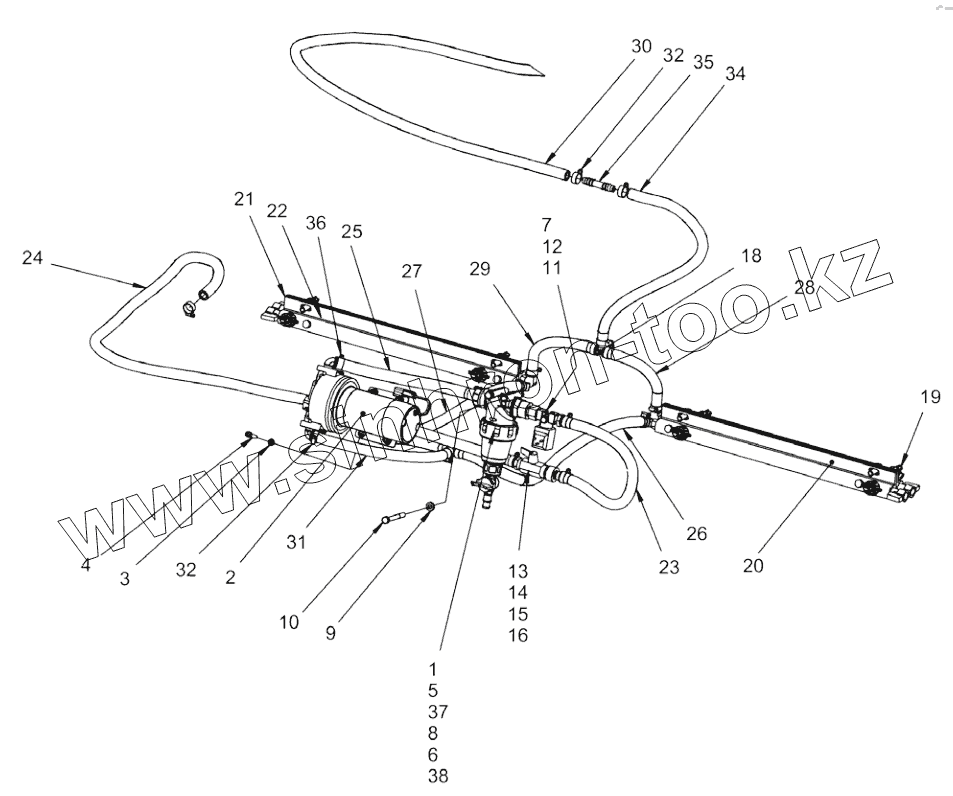

Каталог запасных частей к технике: DYNAPAC CC4200C VI. Sprinkler pump module, combi rear

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
28
19
20
21
22
23
24
25
26
27
18
29
30
31
32
32
34
35
36
37
38
7
2
3
4
5
6
1
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
28 4812112074 Plastic hose
19 Sprinklerpipemodule Sprinkler pipe module, wheel
20 Sprinklerpipemodule Sprinkler pipe module, wheel
21 Sprinklerpipemodule Sprinkler pipe module, wheel
22 Sprinklerpipemodule Sprinkler pipe module, wheel
23 4812112074 Plastic hose
24 4812112074 Plastic hose
25 4700792073 Hose reinforced
26 4812112074 Plastic hose
27 4812112074 Plastic hose
18 4700923735 Hose connection
29 4812112074 Plastic hose
30 4812112074 Plastic hose
31 4812112074 Plastic hose
32 4700313002 Hose clamp
34 4812112074 Plastic hose
35 4700791978 Hose connection, plastic
36 4700313003 Hose clamp
37 4700480852 O-ring 70
38 4700160318 O-ring 70
7 4812112645 Hose connection
1.1 4700791959 O-ring
1.2 4700791949 Filter element
1.3 4700791568 Gasket
1.4 4700379009 Valve
2 4812126685 Sprinkler pump
3 4700904228 Steel plain washer
4 4700508018 Screw
5 4700792780 Hose connection swivel
6 4812111331 Reducer nipple
1 4812111325 Water filter
8 4700792779 Swivel nut
9 4700904556 Steel plain washer
10 4700500189 Screw
11 4700391438 Solenoid valve
12 4700901432 Hose connection
13 4700925599 Ball valve
14 4700924544 Hose connection
15 4700791125 Quick disconnect coupling
16 4700791127 Quick coupling
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
