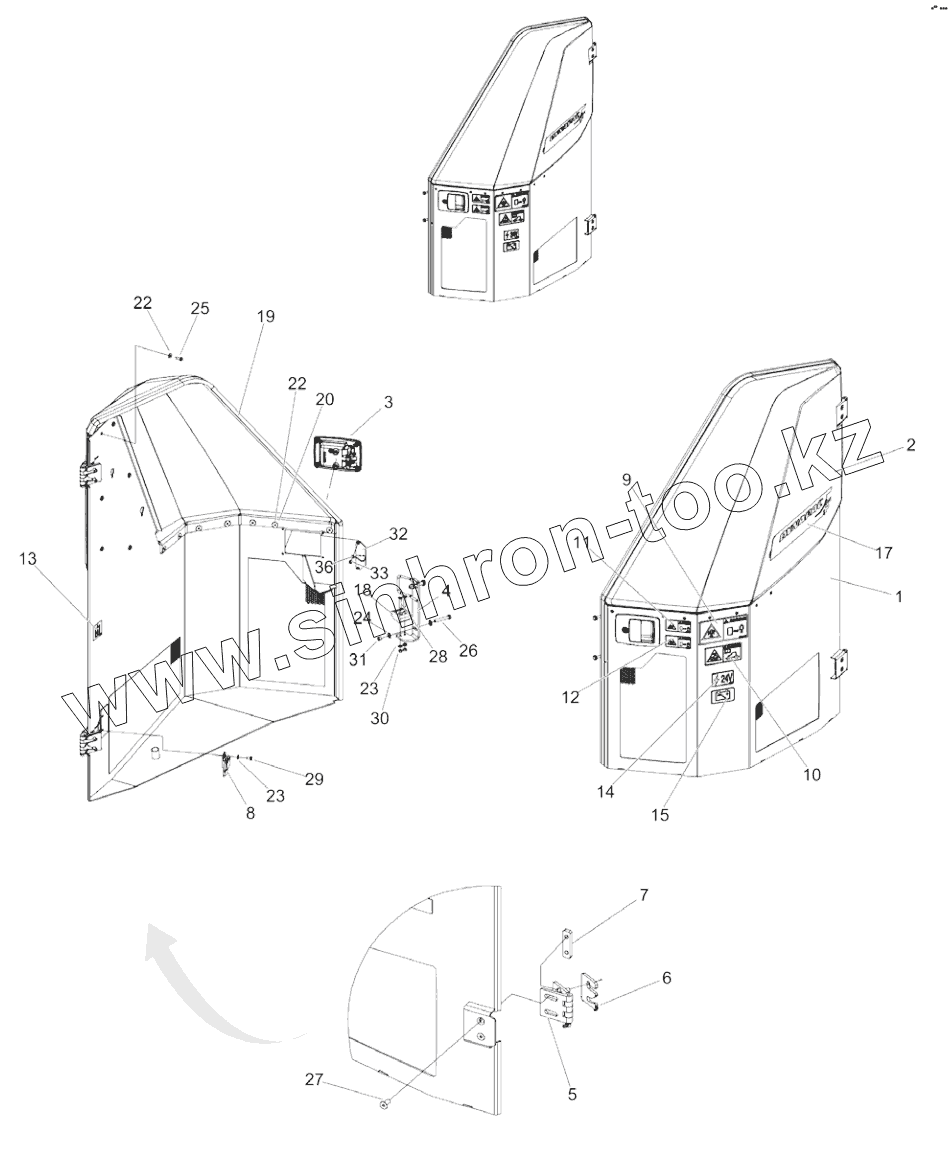

Каталог запасных частей к технике: DYNAPAC CC4200C VI. Engine hood module left

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
22
22
23
23
24
25
26
27
28
29
30
31
32
33
36
Позиция на иллюстрации Заводской номер детали Название детали
1 4812124282 Engine hood left
2 4812124284 Engine hood
3 4812127006 Lock
4 4812126136 Lock shackle
5 4812125785 Hinge
6 4812125781 Bracket
7 4812125783 Bracket
8 4812114393 Hood latch
9 4700903422 Safety decal CRUSH AREA
10 4700904895 Safety decal Brake release
11 4700903423 Safety label, Rotating engine components
12 4700903424 Safety decal HOT SURFACE
13 4700272372 Decal HYDRAULIC OIL
14 4700393959 Decal Battery voltage 24V
15 4700904835 Decal BATTERY POWER
17 Decal Decal
18 4700390365 Spacer
19 4700902166 Edge trim
20 4700902569 Rivet
22 4700927974 Washer
23 4700904228 Steel plain washer
24 4700904229 Washer
25 4700923135 Thread rolling screw
26 4700500025 Screw
27 4700513003 Screw
28 4700924875 Screw
29 4700500012 Hex. screw
30 4700570004 Hex. nut
31 4700570005 Hex. nut
32 4812126961 Bracket
33 4700586001 Lock nut
36 4700904281 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
