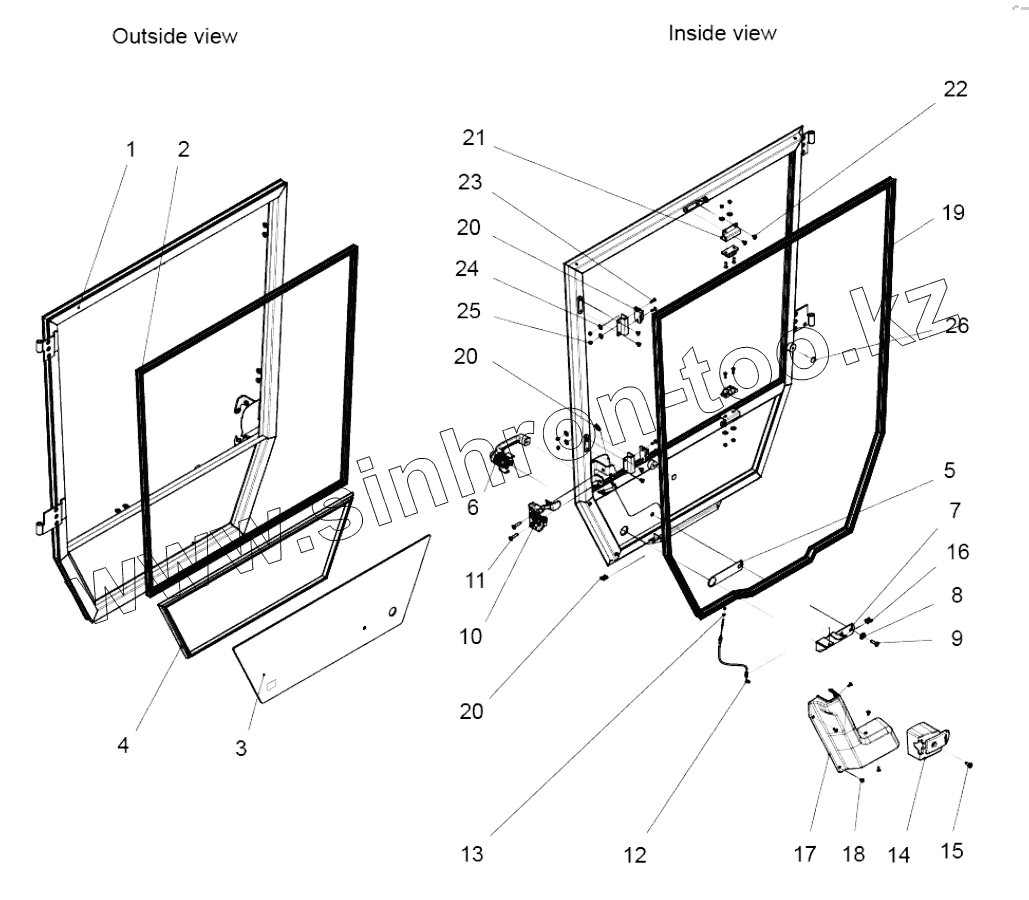

Каталог запасных частей к технике: DYNAPAC CC4200C VI. Door assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 4812127285 Door frame
2 Selingprofile Seling profile
3 4812127296 Door screen, bottom
4 Sealingprofile Sealing profile
5 4812119437 Support plate
6 Pushbuttonhandle Push button handle
7 Pushbuttonbracket Push button bracket
8 4700601003 Washer
9 Hexagonscrew Hexagon screw
10 4812125324 Direction lock
11 Screw Screw
12 4812125325 Bowden cable
13 4700570002 Nut
14 4812125326 Lock cover
15 Hexagonscrew Hexagon screw
16 4811000458 Speed nut
17 4812125327 Door cover
18 Screw Screw
19 Sealingprofile Sealing profile
20 4812127294 Locking bracket
21 Lockerbracket Locker bracket
22 Screw Screw
23 Screw Screw
24 4700928381 Washer
25 4700904563 Lock nut
26 Sticker Sticker
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
