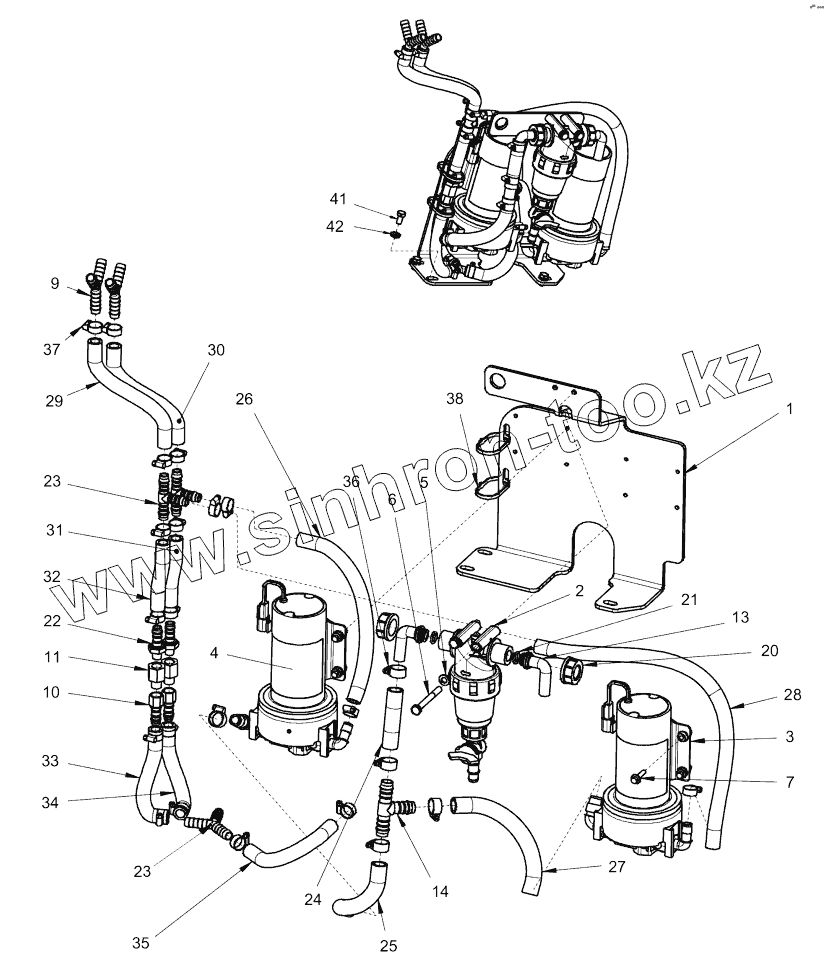

Каталог запасных частей к технике: DYNAPAC CC4000 VI. Sprinkler pump module

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

9

10

11

13

14

20

21

22

23

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4812126714		Bracket
2	4812111325		Water filter
2.1	4700791959		O-ring
2.2	4700791949		Filter element
2.3	4700791568		Gasket
2.4	4700379009		Valve
3	4812126685		Sprinkler pump
4	4812126685		Sprinkler pump
5	4700904229		Washer
6	4700500189		Screw
7	4700500502		Hexagon screw with flange
9	4811000107		Hose connection
10	4811000085		Hose connection
11	4700792813		Bypass valve
13	4812111332		Hose connection swivel
14	4700792065		Hose connection
20	4700792779		Swivel nut
21	4700480852		O-ring 70
22	4700901432		Hose connection
23	4700923735		Hose connection
24	4700792073		Hose reinforced
25	4700792073		Hose reinforced
26	4812112074		Plastic hose
27	4700792073		Hose reinforced
28	4812112074		Plastic hose
29	4812112074		Plastic hose
30	4812112074		Plastic hose
31	4812112074		Plastic hose
32	4812112074		Plastic hose
33	4812112074		Plastic hose
34	4812112074		Plastic hose
35	4812112074		Plastic hose
36	4700313003		Hose clamp
37	4700313002		Hose clamp
38	4700313041		Cable tie
41	4700500019		Hex. screw
42	4700904556		Steel plain washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
