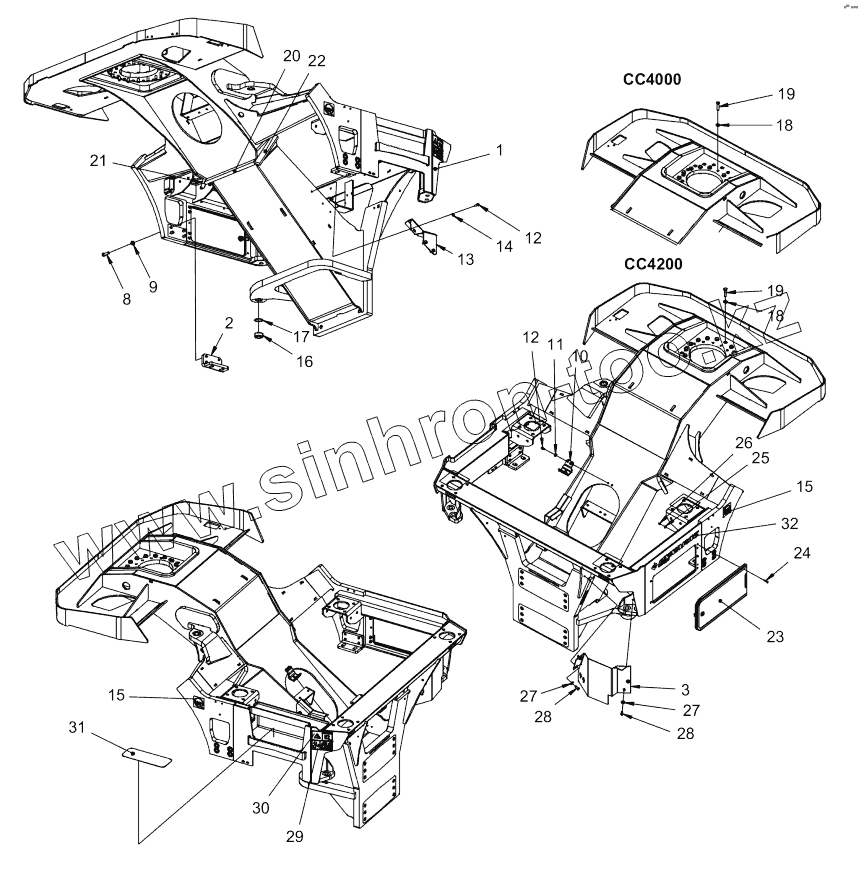

Каталог запасных частей к технике: DYNAPAC CC4000 VI. Front frame module

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
8
9
10
11
12
12
13
14
15
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 Front frame Front frame
2 4812123914 Bracket
3 4812125354 Cover
8 4700947689 Hex. head screw
9 4700904703 Plain washer
10 4812125058 Holder
11 4700904556 Steel plain washer
12 4700500021 Hex. screw
13 4812125042 Bracket
14 4700904229 Washer
15 4700991657 Decal WATER
16 4700792554 Radial spherical plain bearing
17 4700151015 Snap ring
18 4700904231 Washer
19 4700500269 Screw
20 4700792796 Rubber strip
21 4700792796 Rubber strip
22 4700792796 Rubber strip
23 Cover Cover
24 4700928784 Screw
25 4700603001 Washer
26 4700586002 Lock nut
27 4700904640 Washer
28 4700500053 Hex. screw
29 4812125363 Safety decal RISK OF CRUSHING
30 4700903459 Decal SAFETY
31 4812127080 Slip protection
32 4812127717 Decal FAYAT DYNAPAC 450 RD
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
