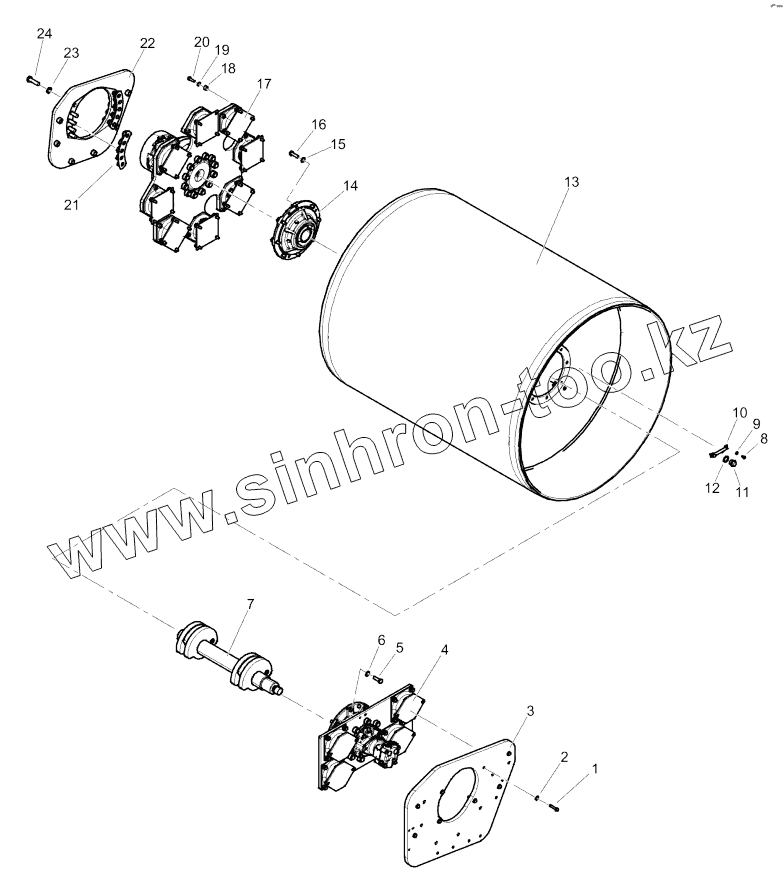

Каталог запасных частей к технике: DYNAPAC CC4000 VI. Drum

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 4812110641 Hexagon screw
2 4700904231 Washer
3 4812124723 Bracket
4 Drum suspension module Drum suspension module
5 4700500070 Hex. screw
6 4700904232 Steel plain washer
7 4812123795 Eccentric shaft
8 4700500019 Hex. screw
9 4700904229 Washer
10 4700359955 Drop plate
11 4700343744 Magnetic plug
12 4700162017 Seal ring
13 4812122958 Drum
14 Drum bearing Drum bearing
15 4700904232 Steel plain washer
16 4700500070 Hex. screw
17 Drum drive module Drum drive module
18 4812110346 Spacer
19 4700904231 Washer
20 4812110444 Hexagon head screw Tuflok
21 4812123162 Nut plate
22 4812123000 Bracket
23 4700904233 Steel plain washer
24 4700500284 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
