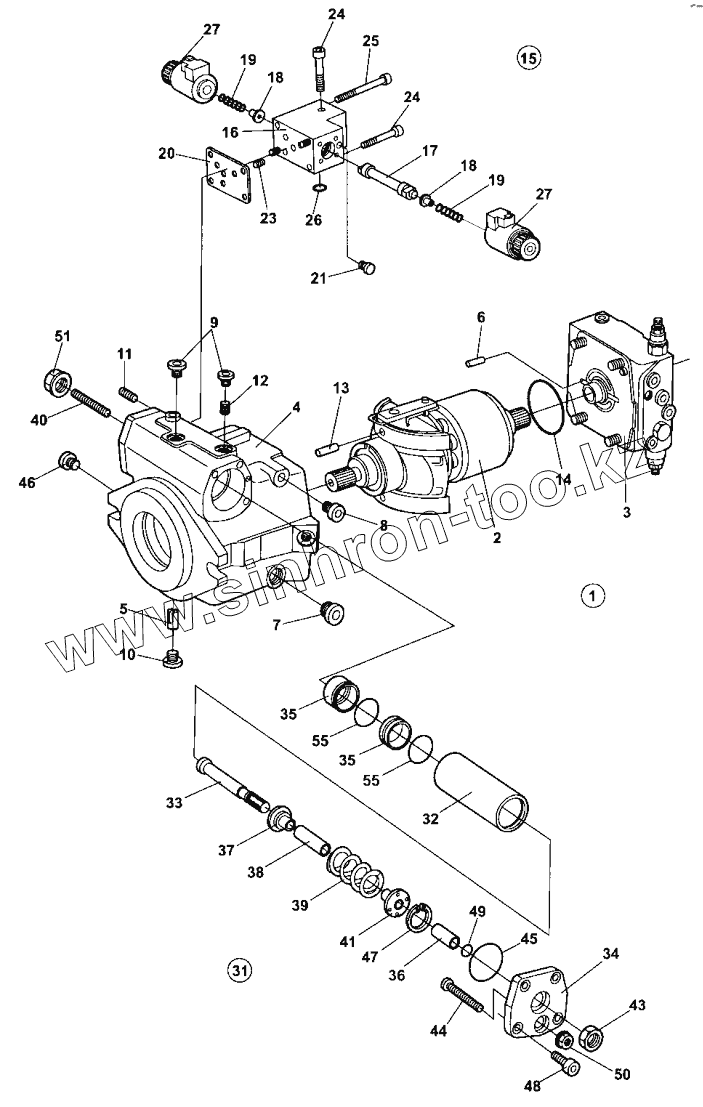

Каталог запасных частей к технике: DYNAPAC CC4000 VI. 4812155787 Hydraulic pump
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
23
24
24
25
26
27
27
31
32
33
34
35
35
36
37
38
39
40
41
43
44
45
46
47
48
49
50
51
55
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4700950461 | Seal kit | |
| 1 | 4812155787 | Hydraulic pump, vibration | |
| 2 | Rotary group, cpl | Rotary group, cpl | |
| 3 | Valve block, cpl | Valve block, cpl | |
| 4 | Housing | Housing | |
| 5 | 4700935158 | Pin | |
| 6 | 4700936869 | Cylindrical pin | |
| 7 | 4700935219 | Plug | |
| 8 | 4700902724 | Plug | |
| 9 | 4700902625 | Plug | |
| 10 | 4700902624 | Screw | |
| 11 | 4700909514 | Double break-off pin | |
| 12 | 4700936308 | Orifice | |
| 13 | 4700902792 | Pin | |
| 14 | 4700937206 | O-ring | |
| 15 | 4812160394 | Control valve, cpl | |
| 16 | Housing | Housing | |
| 17 | Piston | Piston | |
| 18 | 4700945776 | Spring collar | |
| 19 | 4700936686 | Spring | |
| 20 | Washer | Washer | |
| 21 | Pin | Pin | |
| 23 | 4700909514 | Double break-off pin | |
| 24 | 4700927358 | Screw | |
| 25 | 4700908383 | Screw | |
| 26 | O-ring | O-ring | |
| 27 | 4812156152 | Solenoid | |
| 31 | Hydraulic control, cpl | Hydraulic control, cpl | |
| 32 | Piston | Piston | |
| 33 | Rod | Rod | |
| 34 | Cover | Cover | |
| 35 | Guide Ring | Guide Ring | |
| 36 | Ring | Ring | |
| 37 | Spring collar | Spring collar | |
| 38 | Bush | Bush | |
| 39 | Spring | Spring | |
| 40 | 4700937195 | Pin | |
| 41 | Spring collar | Spring collar | |
| 43 | 4700937236 | Nut | |
| 44 | 4700937195 | Pin | |
| 45 | O-ring | O-ring | |
| 46 | 4700902811 | Plug | |
| 47 | Retaining ring | Retaining ring | |
| 48 | 4700902688 | Screw | |
| 49 | 4700936394 | O-ring | |
| 50 | 4700936393 | Seal lock nut | |
| 51 | 4700936393 | Seal lock nut | |
| 55 | O-ring | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
