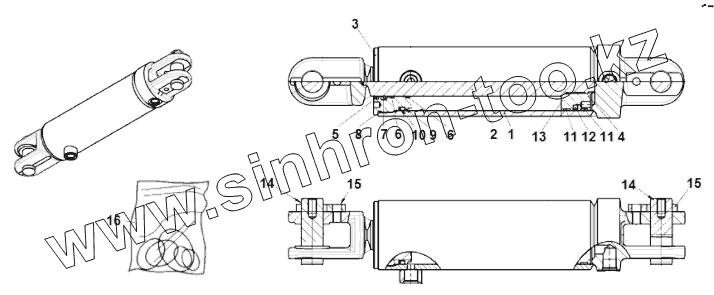

Каталог запасных частей к технике: DYNAPAC CC4000 VI. 4812123052 Hydraulic cylinder

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
11
11
12
13
14
14
15
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 Cylinder pipe Cylinder pipe
2 Piston rod Piston rod
3 Guide block Guide block
4 Piston Piston
5 4812157568 Scraper
6 Guide ring Guide ring
7 4812157569 Rod seal
8 4812160887 O-ring
9 4812160885 O-ring
10 4812160886 Backup ring
11 4812160889 Guide ring
12 4812160890 Piston seal
13 O-ring O-ring
14 Pin Pin
15 4812157572 Locking bracket
16 4812161591 Seal kit
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
