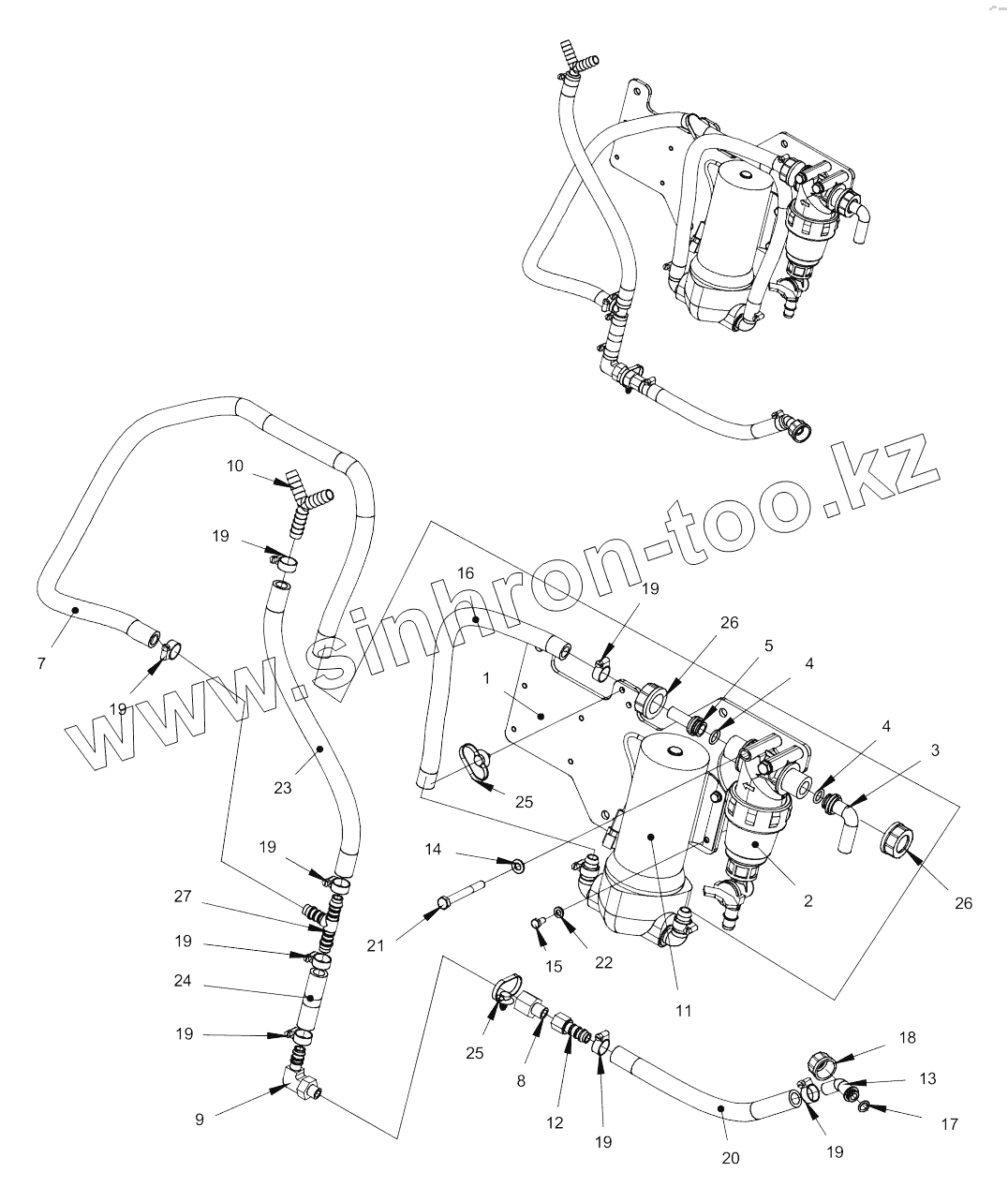

Каталог запасных частей к технике: DYNAPAC CC3300. Sprinkler pump

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

3

4

4

5

7

8

9

10

11

12

13

14

15

15

16

17

18

19

19

19

19

19

19

19

19

20

21

21

22

23

24

25

25

26

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4812121292		Sprinkler plate
2	4812111325		Water filter
2	4700379009		Valve
2	4700791568		Gasket
2	4700791949		Filter element
2	4700791959		O-ring
3	4812111332		Hose connection swivel
4	4700480852		O-ring 70
5	4812111329		Hose connebtion swivel
7	4812112074		Plastic hose
8	4700792813		Bypass valve
9	4700901431		Hose connection
10	4811000107		Hose connection
11	4812121289		Sprinkler pump
12	4811000085		Hose connection
13	4700393542		Hose connection
14	4700904229		Washer
15	4700500013		Hex. screw
15	4700500012		Hex. screw
16	4812112074		Plastic hose
17	4700792600		O-ring 70
18	4700392227		Swivel nut
19	4700313002		Hose clamp
20	4812112074		Plastic hose
21	4700500090		Screw
21	4700500189		Screw
22	4700904228		Steel plain washer
23	4812112074		Plastic hose
24	4812112074		Plastic hose
25	4700792441		Cable tie with holder
26	4700792779		Swivel nut
27	4700923735		Hose connection

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
