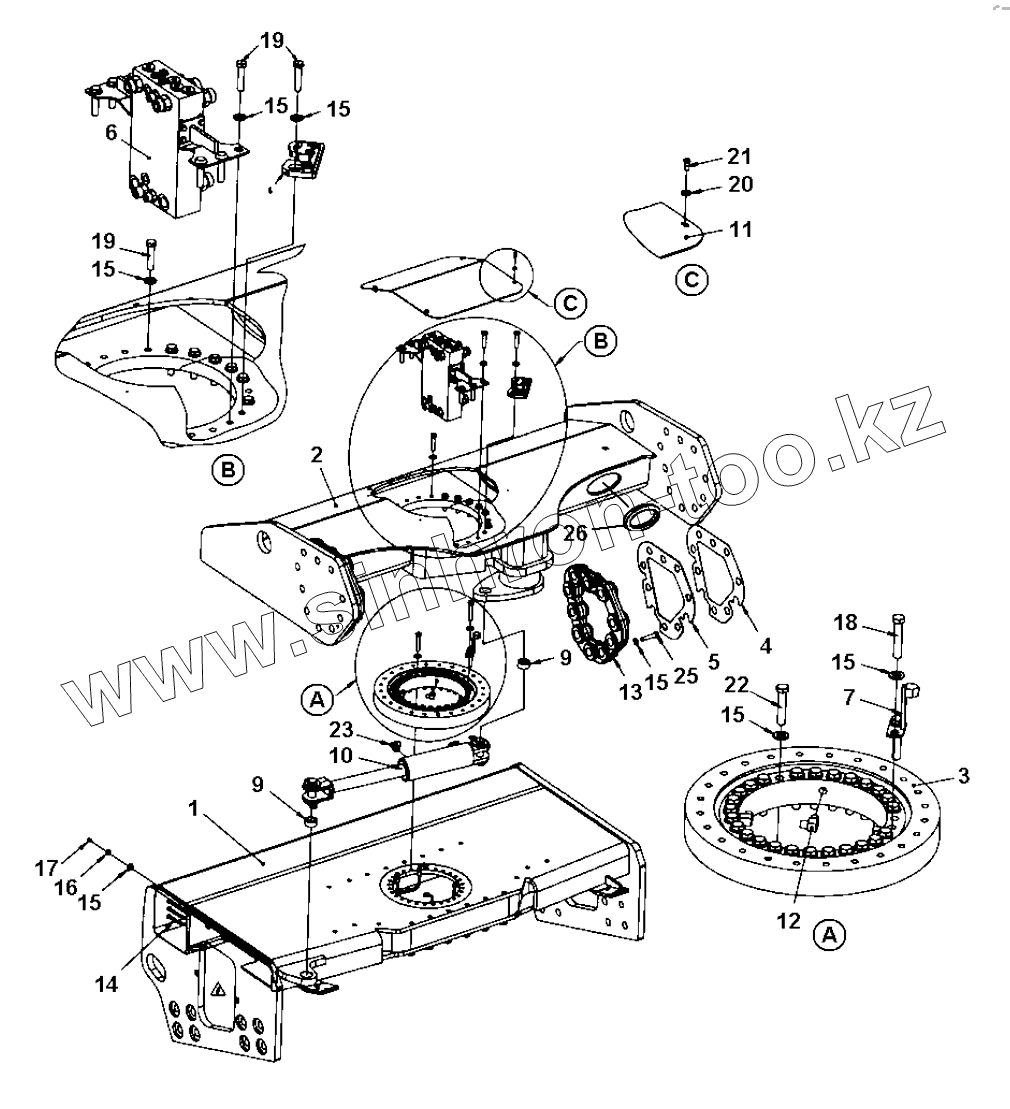

Каталог запасных частей к технике: DYNAPAC CC3300. Frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
9
9
10
10
10
10
10
10
11
12
13
14
15
15
15
15
15
15
15
16
17
18
19
19
20
21
22
23
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 4700393141 Yoke
2 4700393132 Frame
3 4700359192 Bearing
4 4700392916 Shim
5 4700392917 Shim
6 Connection block Connection block
7 4700395694 Cam
8 Micro switch Micro switch
9 4700379630 Radial spherical plain bearing
10 4700392531 Hydraulic cylinder
10 4700945916 Seal kit
10 4700392103 Shaft
11 4700379987 Cover
12 4700373183 Elbow 90°
13 4700392843 Spacer
14 4700393360 Hydraulic hose
15 4700904231 Washer
16 4700903831 Hexagon nut
17 4700926214 Grease fitting
18 4700947712 Hexagon head screw m
19 4700925519 Screw
20 4700603001 Washer
21 4700904206 Screw
22 4700500175 Hex. screw
23 4700791398 Elbow 90, O-ring
25 4700500049 Screw
26 4700395653 Hose guard
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
