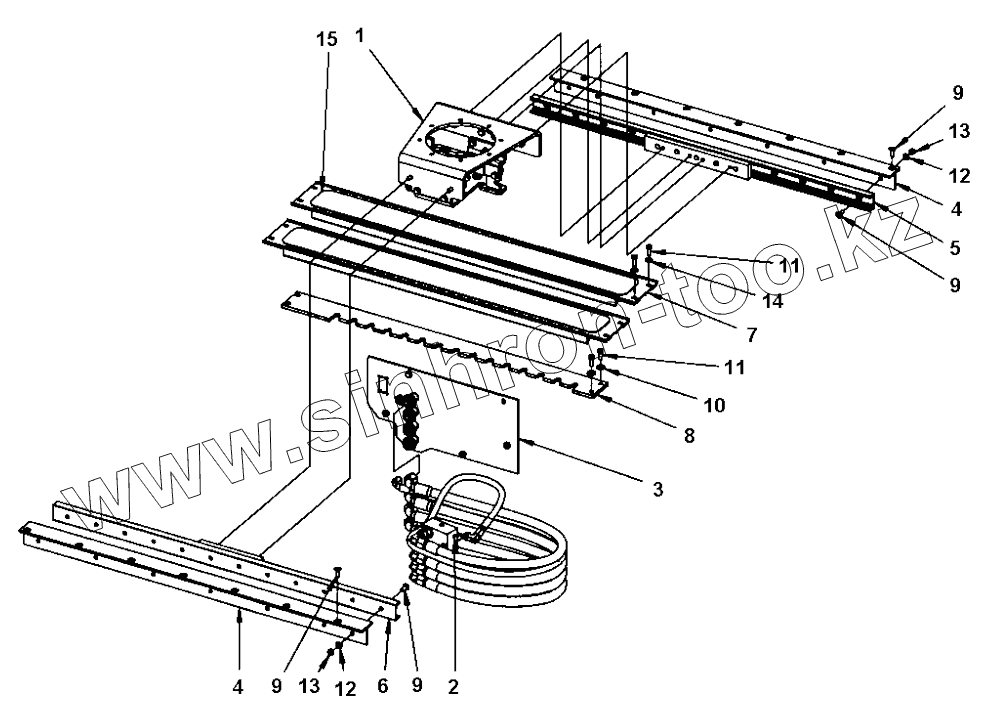

Каталог запасных частей к технике: DYNAPAC CC3300. Cross sliding

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

9

9

9

10

11

11

12

12

13

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Carrier		Carrier
2	Steering, slideable		Steering, slideable
3	Hose bracket		Hose bracket
4	4700392704		Rail holder
5	4700392705		Linear bearing
6	4700392706		Linear bearing
7	4700393427		Cover
8	4700379730		Locking rail
9	4700513003		Screw
10	4700791304		Steel plain washer
11	4700500020		Hex. screw
12	4700904229		Washer
13	4700570005		Hex. nut
14	4700904556		Steel plain washer
15	4700393977		Slip protection
