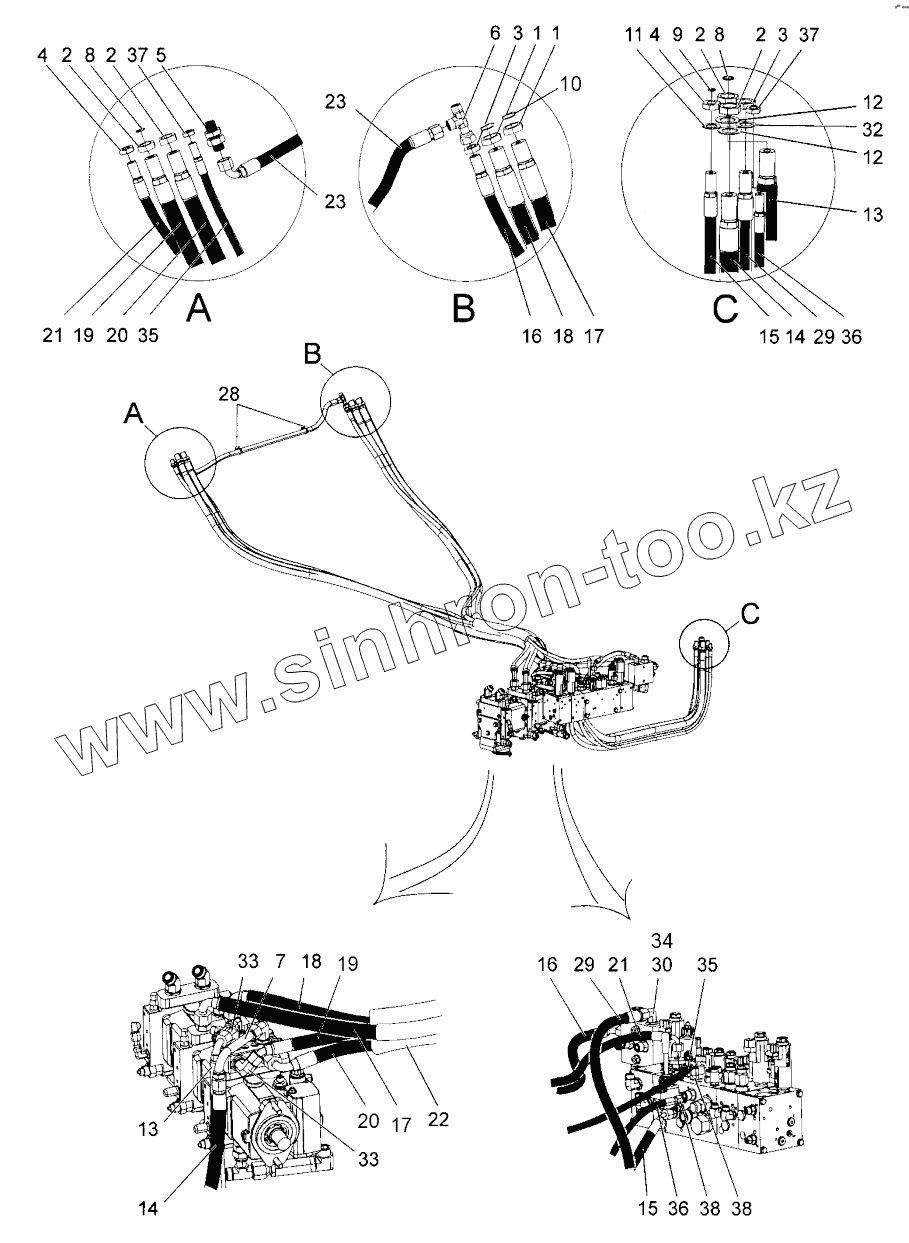

Каталог запасных частей к технике: DYNAPAC CC2200. Hydraulic system, frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
3
3
4
4
5
6
7
8
8
9
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
23
28
29
29
30
32
33
33
34
35
35
36
36
37
37
38
38
Позиция на иллюстрации Заводской номер детали Название детали
1 4700792454 Nut
2 4700792453 Nut
3 4700792452 Nut
4 4700792451 Nut
5 4700792344 Bulkhead union
6 4700791798 Adapter
7 4700392048 Connector
8 4700904009 O-ring
9 4700792632 O-ring
10 4700904010 O-ring
11 4700606009 Lock washer
12 4700792720 Serrated lock washer
13 4700484147 Hydraulic hose
14 4700484146 Hydraulic hose
15 4700484148 Hydraulic hose
16 4700484140 Hydraulic hose
17 4700484141 Hydraulic hose
18 4700484142 Hydraulic hose
19 4812127232 Hydraulic hose
20 4700484144 Hydraulic hose
21 4700484145 Hydraulic hose
22 4700792696 Hose guard
23 4700484150 Hydraulic hose
28 4700792442 Cable tie
29 4700484045 Hydraulic hose
30 4700791841 Elbow 90 orfs
32 4700606021 Serrated lock washer
33 4700792331 Elbow 90 orfs
34 4700792512 Steel plug threaded
35 4700484165 Hydraulic hose
36 4700484166 Hydraulic hose
37 4700792450 Nut
38 4700791744 Adapter
