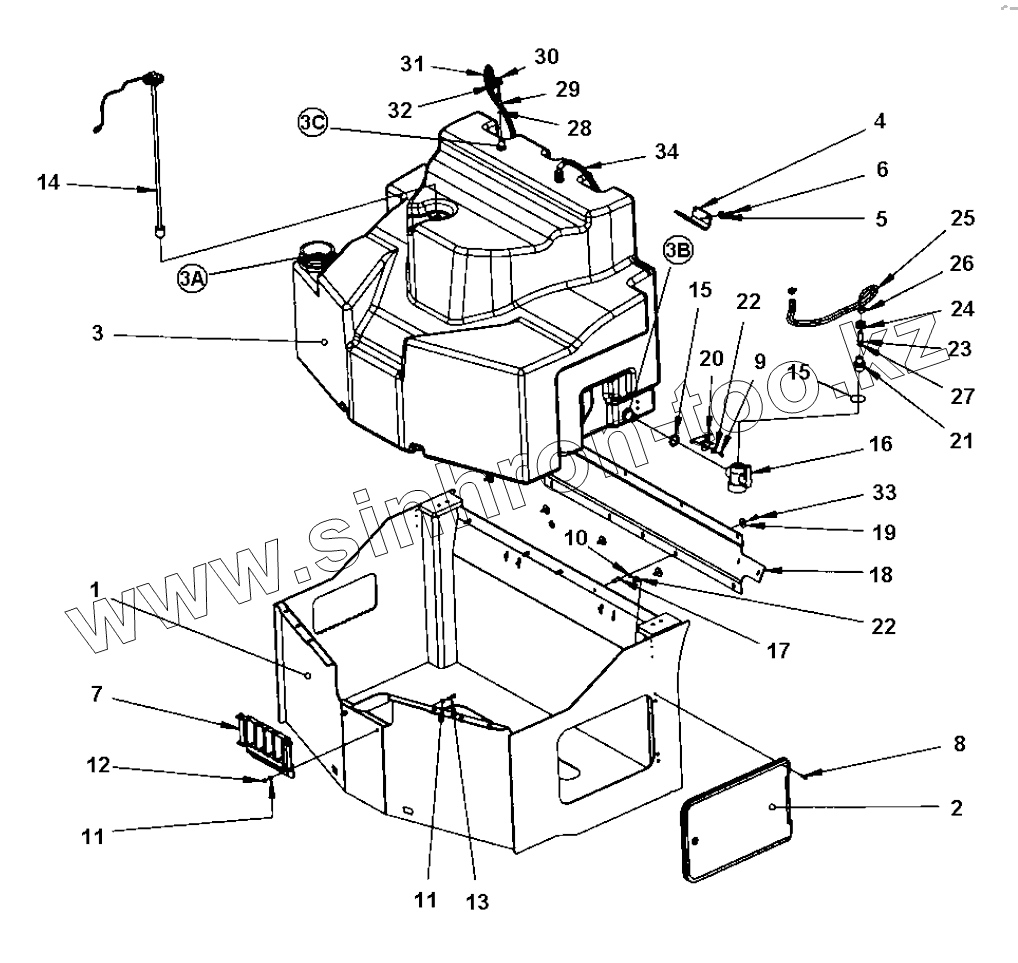

Каталог запасных частей к технике: DYNAPAC CC2200. Sprinkler tank structure mount

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3A
3A
3A
3A
3B
3B
3B
3B
3B
3B
3B
3B
3B
3C
3C
3C
3C
3C
3C
3C
3C
3C
4
5
6
7
8
9
10
11
11
12
13
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
15
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали
1 4700392848 Tank structure
2 4700391307 Cover
3 4812110980 Water tank, cpl
3A 4700392235 Gasket
3A 4700313105 Hose clamp
3B 4700392223 Plane gasket
3B 4700392222 Grommet
3B 4700392224 Lock nut
3C 4700392231 Plane gasket
3C 4700392230 Grommet
3C 4700392232 Nut
4 4700391624 Bracket
5 4700904734 Washer
6 4700500053 Hex. screw
7 Hosesupport Hose support
8 4700928784 Screw
9 4700500013 Hex. screw
10 4700586002 Lock nut
11 4700904229 Washer
12 4700570005 Hex. nut
13 4700500022 Hex. screw
14 4700391353 Level sender
14 4700372718 Lid
14 4700370745 Flange, cpl
14 4700904206 Screw
15 4700392223 Plane gasket
16 4812120706 Ball valve
17 4700900672 Blind insert nut
18 4700393413 Rubber cloth
19 4700615050 Washer
20 4700396739 Bracket
21 4700792781 Reducer nipple
22 4700904735 Steel plain washer
23 4700792780 Hose connection swivel
24 4700792779 Swivel nut
25 4700792073 Hose reinforced
26 4700313003 Hose clamp
27 4700480852 O-ring 70
28 4700792600 O-ring 70
29 4700393542 Hose connection
30 4700392227 Swivel nut
31 4812112074 Plastic hose
32 4700313002 Hose clamp
33 4700500021 Hex. screw
34 4812112074 Plastic hose
