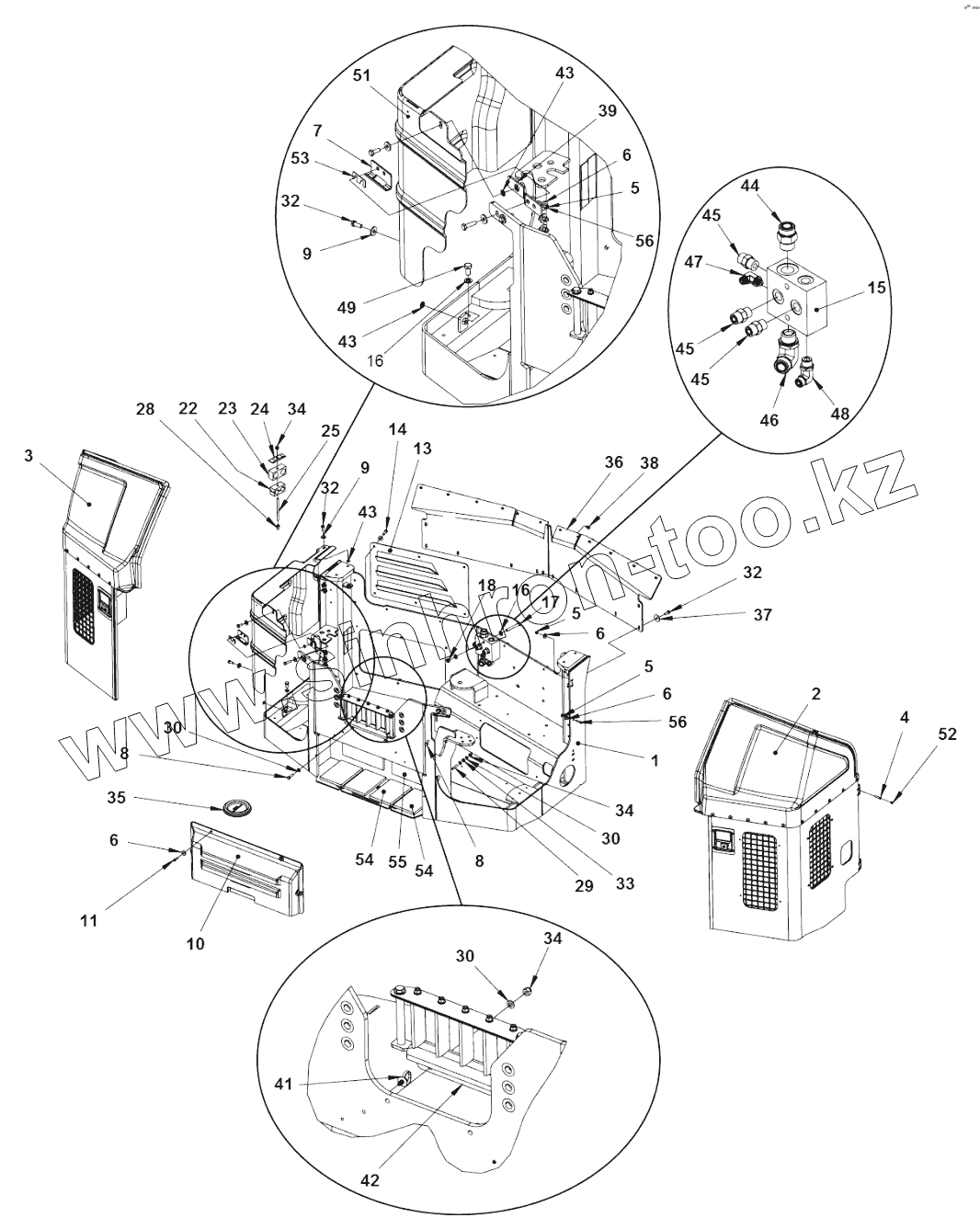

Каталог запасных частей к технике: DYNAPAC CC2200. Engine structure

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
6
6
6
7
8
8
9
9
10
11
13
14
15
16
16
17
18
22
23
24
25
28
29
30
30
30
32
32
32
33
34
34
34
35
36
37
38
39
41
42
43
43
43
44
45
45
45
46
47
48
49
51
52
53
54
54
55
56
56
Позиция на иллюстрации Заводской номер детали Название детали
1 4812110512 Engine structure
2 4812121575 Engine cover, left
3 4812121578 Engine cover, right
4 4700513017 Screw
5 4700586002 Lock nut
6 4700904735 Steel plain washer
7 4700396542 Lock bracket
8 4700500022 Hex. screw
9 4700904640 Washer
10 4700390884 Cover
11 4700500040 Screw
13 4700392799 Grid
14 4700500021 Hex. screw
15 4700391157 Connection block
16 4700904230 Washer
17 4700500092 Screw
18 4700570006 Hex. nut
22 4700903456 Pipe clamp
23 4700791711 Pipe clamp
24 4700791712 Cover plate
25 4700792326 Stud
28 4700792825 Blind insert nut
29 4700903768 Threaded stud
30 4700904229 Washer
32 4700500053 Hex. screw
33 4700570005 Hex. nut
34 4700586003 Hexagon lock nut
35 4700379992 Plug
36 4700390229 Rubber cloth
37 4700615050 Washer
38 4700792325 Blind rivet
39 4812111340 Bracket
41 4700792441 Cable tie with holder
42 Hosesupport Hose support
43 4700904044 Lock washer
44 4700791823 Adapter
45 4700791799 Straight connector orfs
46 4700791231 Adapter
47 4700792334 Elbow 90 orfs
48 4700791840 Adapter
49 4700500048 Hex. screw
51 4812111339 Belt guard
52 4700926215 Protective plug
53 4700389859 Shims
54 4700380951 Battery insulation
55 4700376642 Insulation
56 4700500075 Screw,
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
