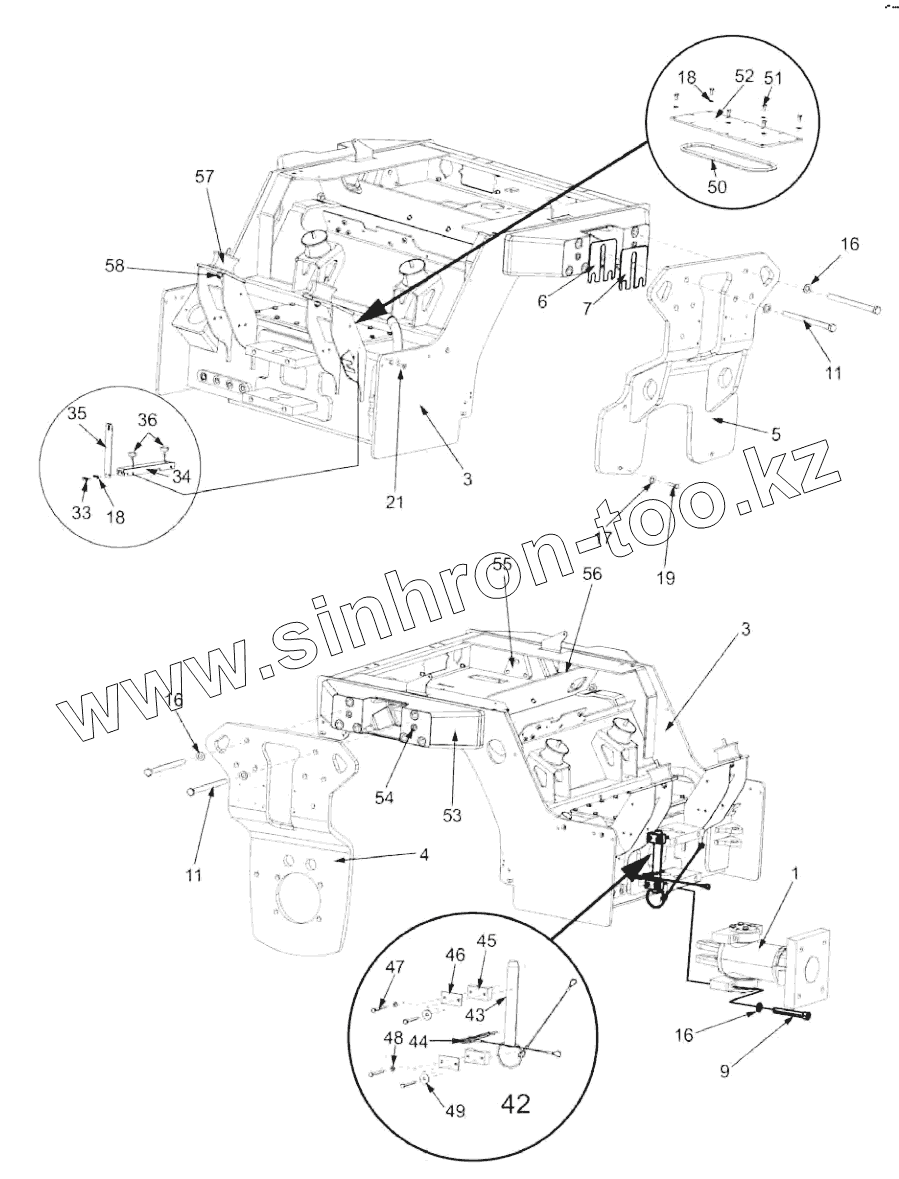

Каталог запасных частей к технике: DYNAPAC CC1300C. Frame, front From 0A014958

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
3
4
5
6
7
9
11
11
16
16
16
17
18
18
19
21
33
34
35
36
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
Позиция на иллюстрации Заводской номер детали Название детали
1 Steering hitch Steering hitch
3 4812122478 Frame, front
4 4812120532 Fork
5 4812120338 Fork
6 4700357222 Shim
7 4700357221 Shim
9 4700902100 Screw
11 4700500272 Screw
16 4700904232 Steel plain washer
17 4700904231 Washer
18 4700904229 Washer
19 4812110229 Screw
21 4700902520 Screw
33 4700500100 Screw
34 4812116681 Bracket
35 4812113080 Bracket
36 4700792601 Shock absorber
42 STEERING HITCH Lock STEERING HITCH Lock
43 4700357487 Shaft
44 4700357489 Hair pin
45 4700902171 Clamp
46 4700902172 Cover plate
47 4700500016 Screw
48 4700600004 Washer
49 4700615076 Washer
50 4700349880 O-ring
51 4700500019 Hex. screw
52 4700349879 Cover
53 4812120471 Spacer block
54 4700902376 Screw
55 4700393540 Threaded plate
56 4700396847 Threaded plate
57 4812113018 Shock absorber
58 4700586018 Lock nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
