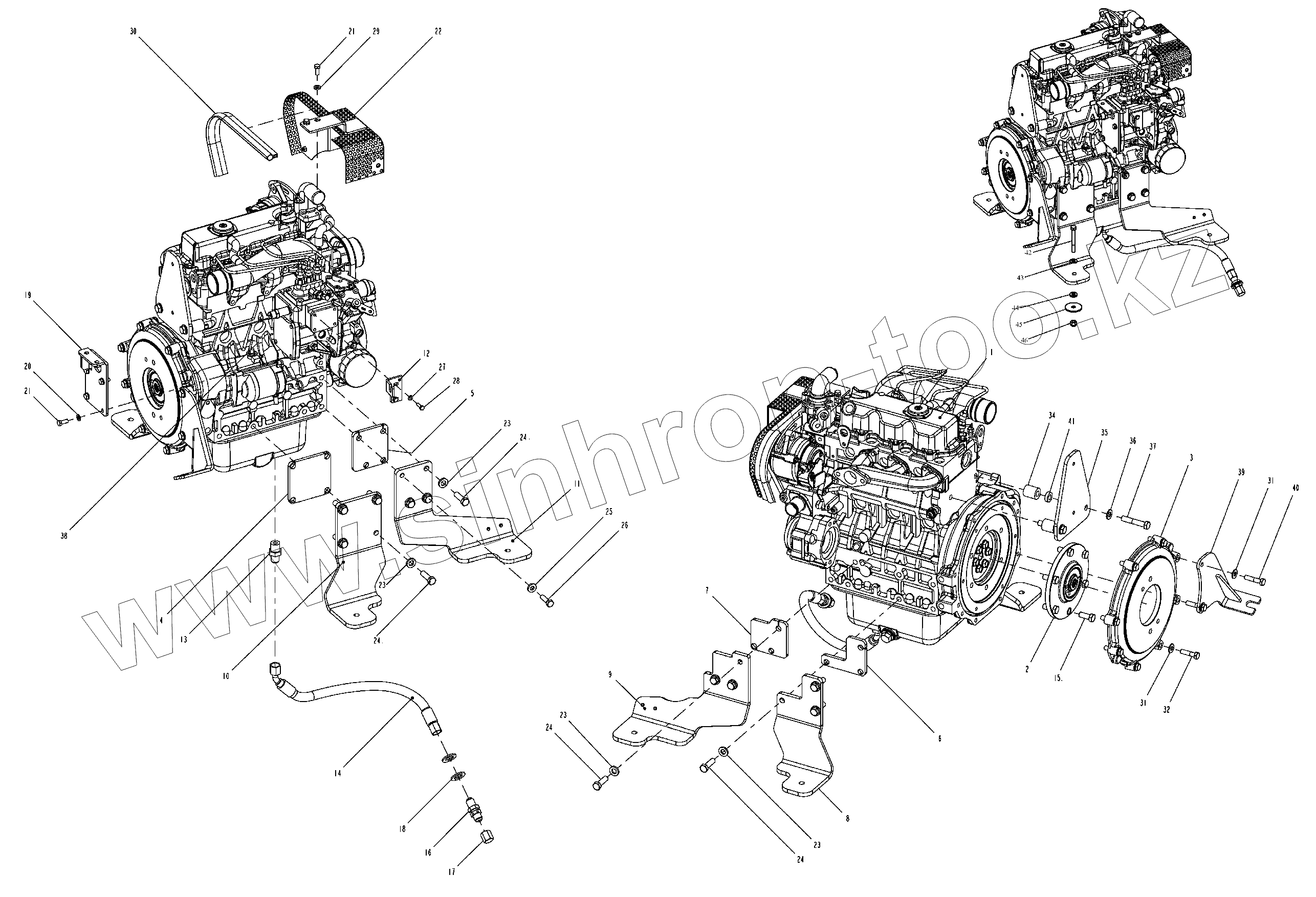

Каталог запасных частей к технике: DYNAPAC CC1250. Engine Module
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
23
23
24
24
24
24
25
26
27
28
29
30
31
31
32
34
35
36
37
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4812105460 | Diesel Engine | |
| 2 | 4812105967 | Coupling | |
| 3 | 4812112391 | Bracket | |
| 4 | 4812105929 | Shim | |
| 5 | 4812105928 | Shim | |
| 6 | 4812105930 | Shim | |
| 7 | 4812105931 | Shim | |
| 8 | 4812106508 | Engine bracket | |
| 9 | 4812106509 | Engine bracket | |
| 10 | 4812106506 | Engine bracket | |
| 11 | 4812106507 | Engine bracket | |
| 12 | 4812105947 | Bracket | |
| 13 | 4700903925 | Connector | |
| 14 | 4700397349 | Drain hose | |
| 15 | 4700500046 | Hex. head screw | |
| 16 | 4700230515 | Connector | |
| 17 | 4700330383 | Cap JIC, steel | |
| 18 | 4700904233 | Steel plain washer | |
| 19 | 4812105586 | Bracket | |
| 20 | 4700904229 | Washer | |
| 21 | 4700500053 | Hex. screw | |
| 22 | 4812105849 | Belt guard | |
| 23 | 4700904703 | Plain washer | |
| 24 | 4812113022 | Screw | |
| 25 | 4700904557 | Washer | |
| 26 | 4812113044 | Screw | |
| 27 | 4700904228 | Steel plain washer | |
| 28 | 4700500040 | Screw | |
| 29 | 4700904556 | Steel plain washer | |
| 30 | 4700288129 | Rubber edge trim | |
| 31 | 4700904230 | Washer | |
| 32 | 4811000285 | Screw | |
| 34 | 4812113235 | Spacer sleeve | |
| 35 | 4812105576 | Sheet metal part | |
| 36 | 4700904231 | Washer | |
| 37 | 4700500121 | Hex. screw | |
| 39 | 4812105954 | Bracket | |
| 40 | 4811000456 | Screw | |
| 41 | 4700902892 | Washer | |
| 42 | 4700500192 | Hexagon head screw | |
| 43 | 4700904230 | Washer | |
| 44 | 4700904557 | Washer | |
| 45 | 4812105951 | Snubbing washer | |
| 46 | 4700586018 | Lock nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
