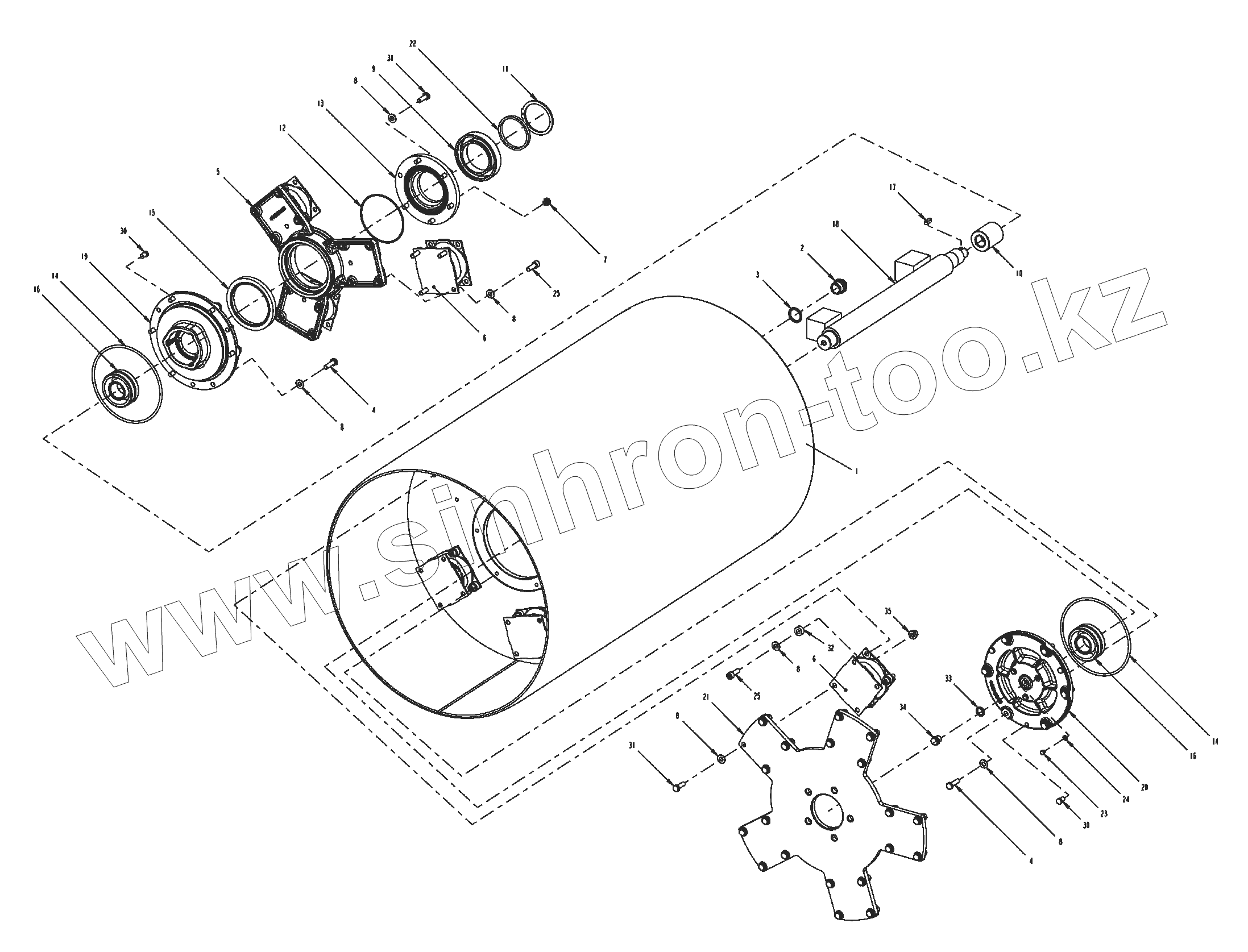

Каталог запасных частей к технике: DYNAPAC CC1250. Drum
1
2
3
4
4
5
6
6
7
8
8
8
8
8
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
25
30
31
31
32
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4812106471 | DRUM | |
| 2 | 4700343744 | Magnetic plug | |
| 3 | 4700162017 | Seal ring | |
| 4 | 4700500030 | Hexagon head screw | |
| 5 | 4812120391 | Bearing housing | |
| 6 | 4812121607 | Shock absorber | |
| 7 | 4700343490 | Air breather | |
| 8 | 4700904230 | Washer | |
| 9 | 4700111018 | Ball bearing | |
| 10 | 4700349202 | Coupling | |
| 11 | 4700903154 | Retaining ring | |
| 12 | 4700160132 | O-ring 70 | |
| 13 | 4700358666 | Adapter | |
| 14 | 4700923951 | O-ring | |
| 15 | 4700163049 | Sealing | |
| 16 | 4700904258 | Spherical roller bearing | |
| 17 | 4700350029 | Key | |
| 18 | 4700357060 | Eccentric shaft | |
| 19 | 4812118694 | Bearing housing | |
| 20 | 4812118692 | Bearing housing | |
| 21 | 4812105572 | Sheet metal part | |
| 22 | 4700358689 | Spacer ring | |
| 23 | 4700500044 | Screw | |
| 24 | 4700904228 | Steel plain washer | |
| 25 | 4700508029 | Cylinder screw | |
| 30 | 4700903287 | Plug | |
| 31 | 4700500029 | Hex. screw | |
| 32 | 4812110673 | Spacer | |
| 33 | 4700162011 | Washer, sealing | |
| 34 | 4700232143 | Plug | |
| 35 | 4700902287 | Nut | |
| 37 | 4812106547 | Shim |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
