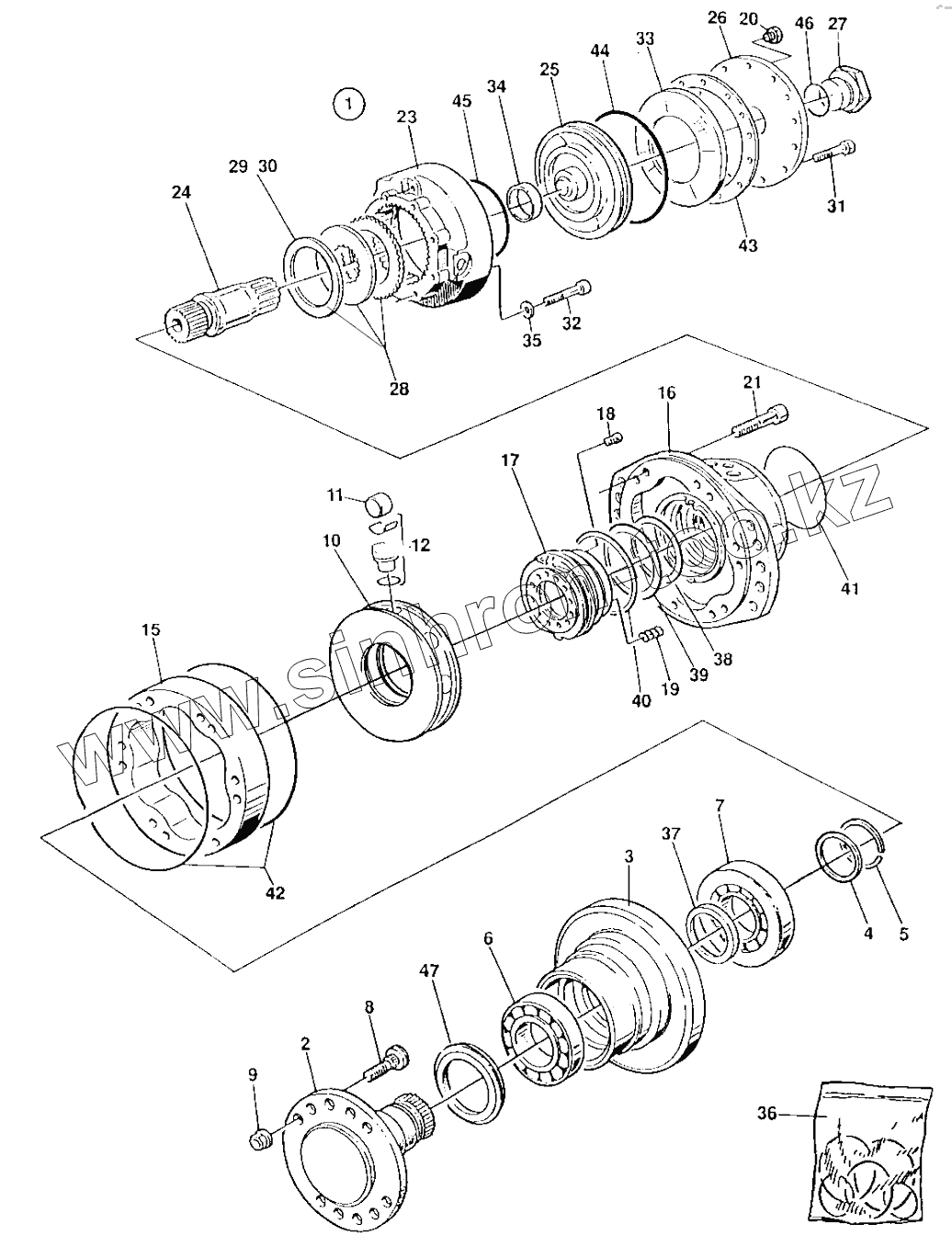

Каталог запасных частей к технике: DYNAPAC CC1200C VI. 4700375632 Hydraulic motor, propulsion
1
2
3
4
5
6
7
8
9
10
11
12
15
16
17
18
19
20
21
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4700375632 | Hydraulic motor, propulsion | |
| 2 | 4700908788 | Shaft | |
| 3 | 4700903292 | Housing | |
| 4 | 4700902387 | Washer | |
| 5 | 4700902388 | Split ring | |
| 6 | 4700902389 | Bearing | |
| 7 | 4700902390 | Bearing | |
| 8 | 4700902391 | Wheel stud | |
| 9 | 4700902392 | Wheel nut | |
| 10 | 4700908789 | Cylinder block | |
| 11 | 4700903448 | Roller | |
| 12 | 4700937095 | Piston | |
| 15 | 4700902394 | Piston cam | |
| 16 | 4700937093 | Housing | |
| 17 | 4700937094 | Distributor ring | |
| 18 | 4700902397 | Pin | |
| 19 | 4700902398 | Spring | |
| 20 | 4700902399 | Plug | |
| 21 | 4700902799 | Screw | |
| 23 | 4700908790 | Brake housing | |
| 24 | 4700908791 | Shaft | |
| 25 | 4700908792 | Piston | |
| 26 | 4700908328 | End cover | |
| 27 | 4700903295 | Plug | |
| 28 | 4812161096 | Brake pack | |
| 28 | 4700908800 | Disc kit | |
| 29 | 4700902410 | Shim | |
| 30 | 4700902411 | Shim | |
| 31 | 4700902412 | Screw | |
| 32 | 4700902413 | Screw | |
| 33 | 4700902416 | Spring | |
| 34 | 4700908794 | Nylon buch | |
| 35 | 4700903450 | Washer | |
| 36 | 4700937089 | Seal kit | |
| 37 | 4700903324 | Shaft seal | |
| 38 | Sealing | Sealing | |
| 39 | Sealing | Sealing | |
| 40 | Sealing | Sealing | |
| 41 | O-ring | O-ring | |
| 42 | O-ring | O-ring | |
| 43 | 4700902800 | Gasket | |
| 44 | 4700903455 | Quad ring | |
| 45 | Sealing | Sealing | |
| 46 | 4700903327 | O-ring | |
| 47 | Shaft seal | Shaft seal |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
