Каталог запасных частей к технике: DYNAPAC CC1200C Plus. Vibration system To 0A015213

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

4

5

6

7

8

9

9

10

11

11

12

12

13

13

14

15

15

16

17

18

18

19

20

21

22

23

24

25

25

28

29

30

31

32

33

34

34

35

36

37

38

38

39

40

41

42

43

44

46

48

49

57

58

60

61

61

62

62

63

63

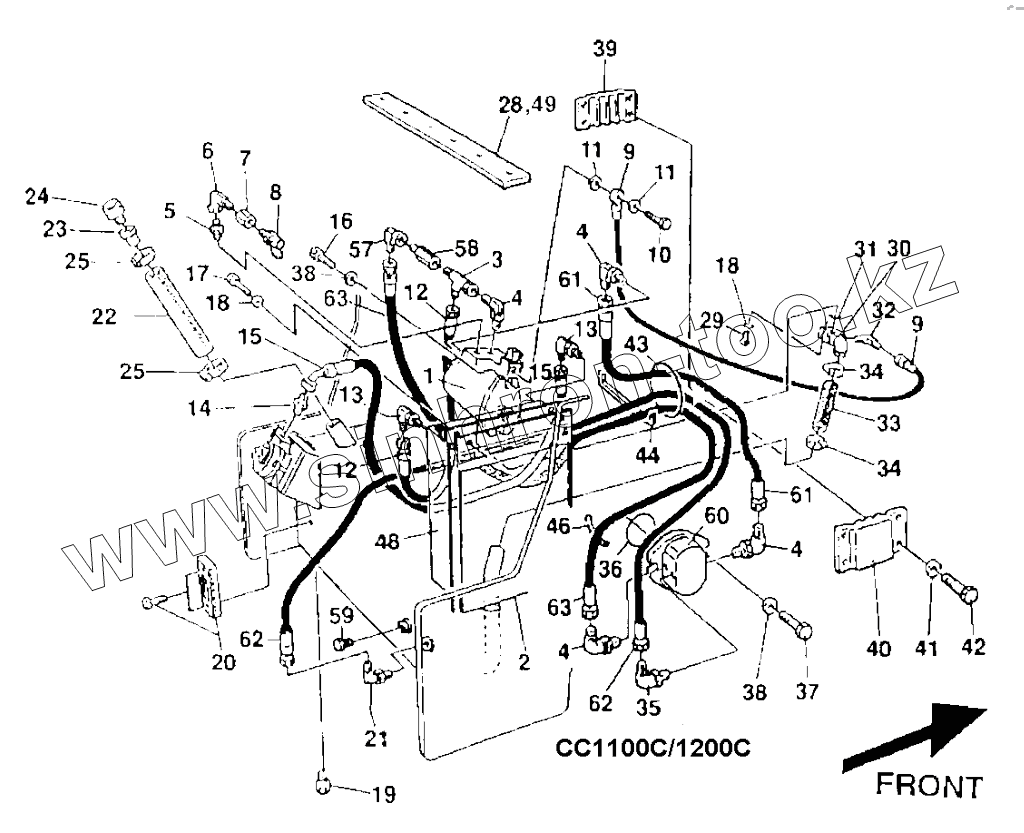

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4812119251		Hydraulic pump
2	4700357373		Radiator
3	4700334135		Tee-connector
4	4700334238		Elbow 90 o-ring
5	4700234390		Connector
6	4700334524		Connector
7	D433830401		Connector
8	4700910161		Measuring nipple
9	4700386134		Hydraulic hose
10	4700901692		Screw
11	4700480124		Washer
12	4700482306		Hydraulic hose
13	4700334121		Straight connector
14	4700923371		Adapter
15	4811000383		Hydraulic hose
16	4700925179		Screw
17	4700500019		Hex. screw
18	4700904556		Steel plain washer
19	4700232122		Plug
20	4700989151		Oil level glass
21	4700334235		Elbow 90
22	4700373478		Rubber hose
23	4700357139		Connector
24	4700357138		Ventilating filter
25	4700313008		Hose clamp
28	4700358486		Rubber strip
29	4700500067		Screw
30	4812113333		Flange
31	4700160016		O-ring
32	4700234341		Elbow 45
33	4811000372		Hydraulic hose
34	4700902295		Clamp
35	4700234481		Connector
36	4700160031		O-ring
37	4700508029		Cylinder screw
38	4700904557		Washer
39	4700371313		Hose clamp
40	4700371314		Hose clamp
41	4700904229		Washer
42	4700500021		Hex. screw
43	4700902379		Edge trim
44	4700902379		Edge trim
46	4700313102		Cable ties
48	4700379458		Gasket
49	4700904901		Tape
57	4700334197		Connector elbow 90 JIC
58	4700357543		Valve
60	4812118172		Hydraulic motor
61	4700482242		Hydraulic hose
62	4811000382		Hydraulic hose
63	4700482889		Hydraulic hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
