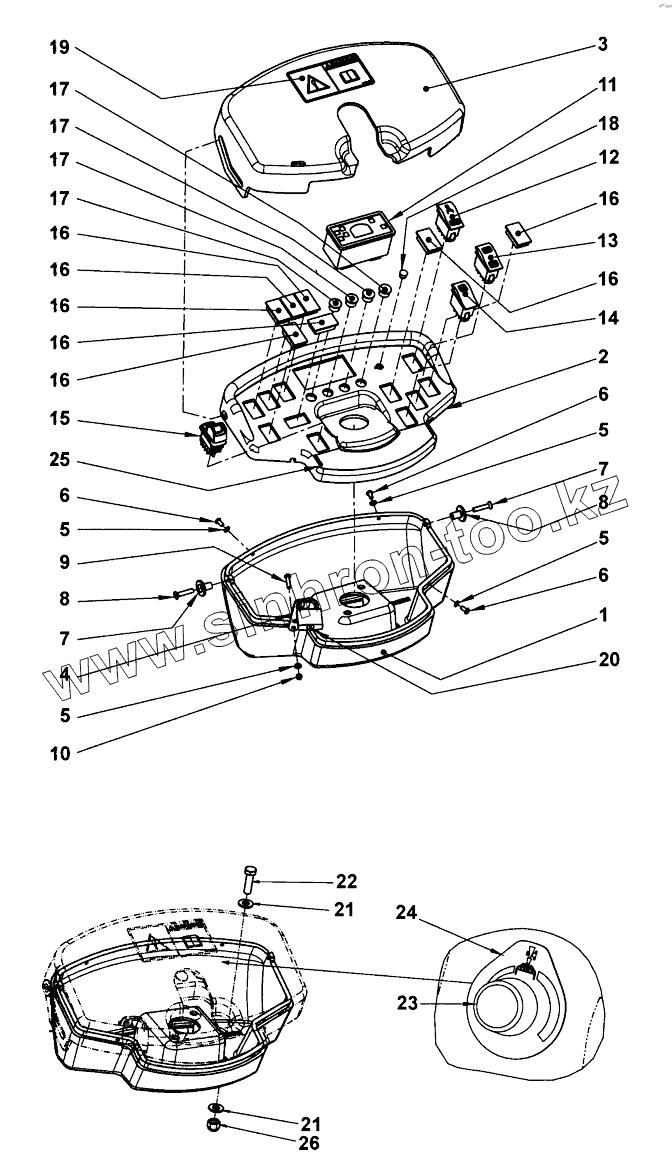

Каталог запасных частей к технике: DYNAPAC CC1100CC. Instrument panel module
1
2
3
4
5
5
5
5
6
6
6
7
7
8
8
9
10
11
12
13
14
15
16
16
16
16
16
16
16
17
17
17
17
18
19
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4812118686 | Control panel | |
| 2 | 4700391784 | Control panel | |
| 3 | 4700387227 | Control panel cover | |
| 4 | 4700387545 | Latch | |
| 5 | 4700904281 | Washer | |
| 6 | 4700903658 | Screw | |
| 7 | 4700357855 | Bushing | |
| 8 | 4700513017 | Screw | |
| 9 | 4700500007 | Screw | |
| 10 | 4700791476 | Nut | |
| 11 | 4700395394 | Control panel | |
| 12 | 4700791579 | Switch, sprinkler | |
| 13 | 4700791580 | Switch, vibration | |
| 14 | 4700791578 | Switch, horn | |
| 15 | 4812118697 | Switch, parking brake | |
| 16 | 4700791588 | Panel plug | |
| 17 | 4700792320 | Plug | |
| 18 | 4700792083 | Plug | |
| 19 | 4700903459 | Decal SAFETY | |
| 20 | 4700358881 | Pad lock | |
| 21 | 4700904230 | Washer | |
| 22 | 4700500030 | Hexagon head screw | |
| 23 | 4700388737 | Potentiometer | |
| 24 | 4700377139 | Decal | |
| 25 | 4812115918 | Decal Starting instruction | |
| 26 | 4700586018 | Lock nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
