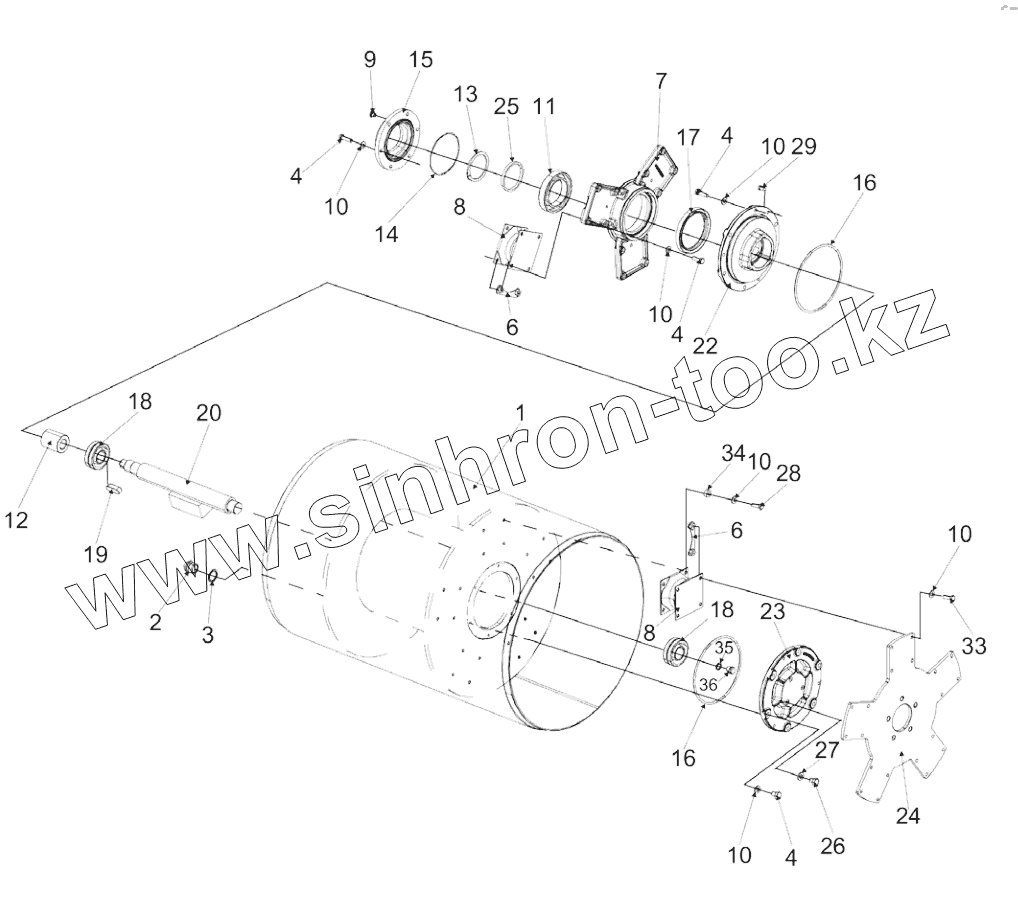

Каталог запасных частей к технике: DYNAPAC CC1100CC. Drum
1
2
3
4
4
4
4
6
6
7
8
8
9
10
10
10
10
10
10
11
12
12
13
14
15
16
16
17
18
18
19
20
22
23
24
25
26
27
28
29
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4700357049 | Drum | |
| 2 | 4700343744 | Magnetic plug | |
| 3 | 4700162017 | Seal ring | |
| 4 | 4700500030 | Hexagon head screw | |
| 6 | 4700379179 | Holder | |
| 7 | 4812120391 | Bearing housing | |
| 8 | 4812121607 | Shock absorber | |
| 9 | 4700343490 | Air breather | |
| 10 | 4700904230 | Washer | |
| 11 | 4700111018 | Ball bearing | |
| 12 | 4700349202 | Coupling | |
| 12 | 4700391929 | Rubber cross | |
| 13 | 4700903154 | Retaining ring | |
| 14 | 4700160132 | O-ring 70 | |
| 15 | 4700358666 | Adapter | |
| 16 | 4700923951 | O-ring | |
| 17 | 4700163049 | Sealing | |
| 18 | 4700904258 | Spherical roller bearing | |
| 19 | 4700350029 | Key | |
| 20 | 4812119820 | Eccentric shaft | |
| 22 | 4812118694 | Bearing housing | |
| 23 | 4812118692 | Bearing housing | |
| 24 | 4700357055 | Drive disc | |
| 25 | 4700358689 | Spacer ring | |
| 26 | 4700500044 | Screw | |
| 27 | 4700904228 | Steel plain washer | |
| 28 | 4812110639 | Hexagon socket head cap screw | |
| 29 | 4700903287 | Plug | |
| 33 | 4812110620 | Hexagon head screw | |
| 34 | 4812110673 | Spacer | |
| 35 | 4700162011 | Washer, sealing | |
| 36 | 4700232143 | Plug |
