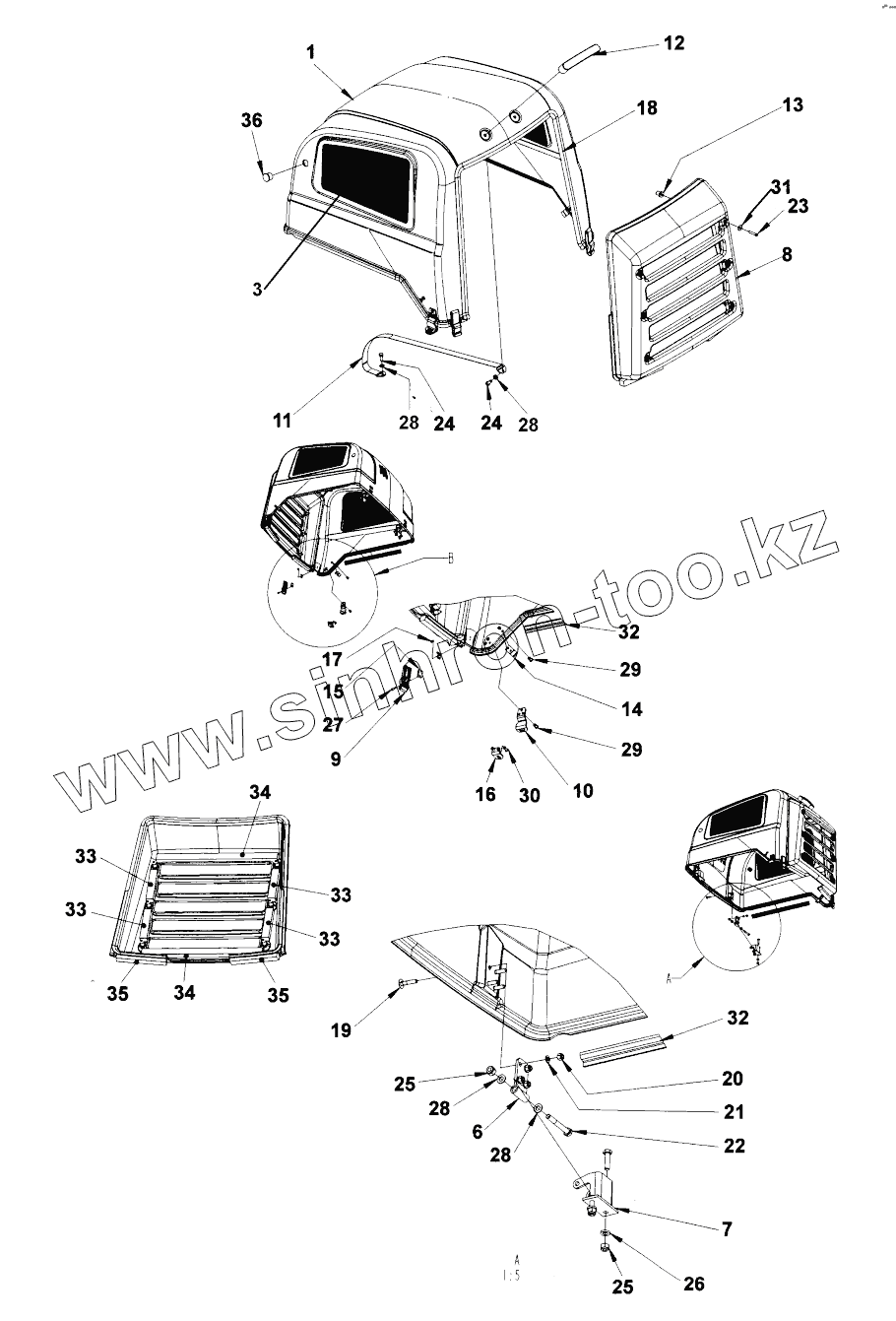

Каталог запасных частей к технике: DYNAPAC CC1000. Engine hood
1
3
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
28
28
28
29
29
30
31
32
32
33
33
33
33
34
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4812128162 | Engine hood | |
| 3 | 4812120592 | Grid | |
| 6 | 4700387148 | Hinge | |
| 7 | 4700387151 | Hinge | |
| 8 | 4812121199 | Cover, radiator | |
| 9 | 4700388846 | Latch | |
| 10 | 4700377061 | Lock plate | |
| 11 | 4700387947 | Metal strapping | |
| 12 | 4700387948 | Handle | |
| 13 | 4700387949 | Rubber nut | |
| 14 | 4700388733 | Controlling plate | |
| 15 | 4700387956 | Stop plate | |
| 16 | 4700388852 | Lock plate | |
| 17 | 4700791643 | Screw | |
| 18 | 4700902166 | Edge trim | |
| 19 | 4700903856 | Bolt | |
| 20 | 4700586002 | Lock nut | |
| 21 | 4700904228 | Steel plain washer | |
| 22 | 4700500068 | Screw | |
| 23 | 4700791559 | Screw | |
| 24 | 4700500053 | Hex. screw | |
| 25 | 4700586003 | Hexagon lock nut | |
| 26 | 4700904556 | Steel plain washer | |
| 27 | 4700508022 | Hexagon socket head cap screw | |
| 28 | 4700904229 | Washer | |
| 29 | 4700791754 | Blind rivet | |
| 30 | 4700792180 | Blind rivet | |
| 31 | 4700928381 | Washer | |
| 32 | 4700297018 | Rubber strip | |
| 33 | 4700791597 | Rubber strip | |
| 34 | 4700791597 | Rubber strip | |
| 35 | 4700791597 | Rubber strip | |
| 36 | 4700902890 | Plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
