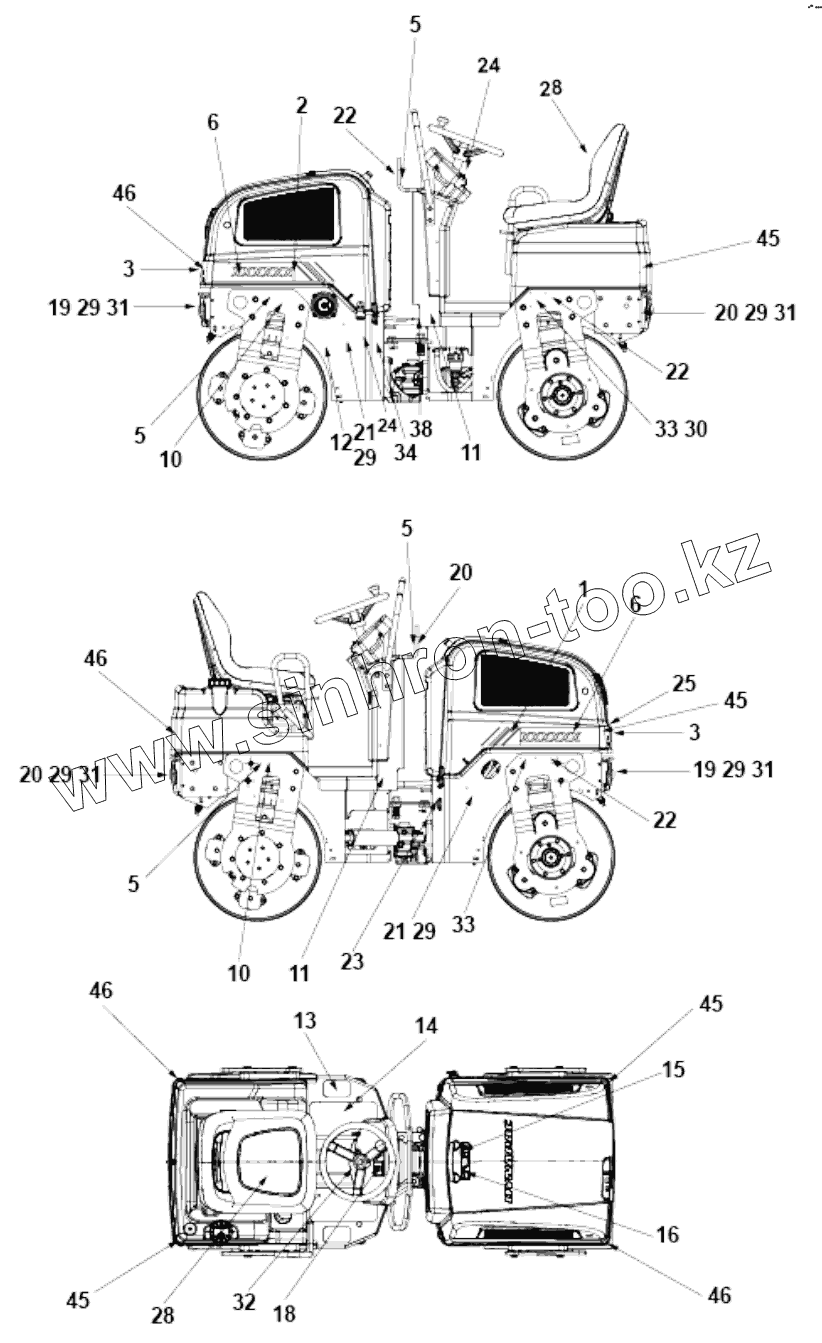

Каталог запасных частей к технике: DYNAPAC CC1000. Decals and documentation

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
5
5
5
5
6
6
10
10
11
11
12
13
14
15
16
18
19
19
20
20
20
21
21
22
22
22
23
24
24
25
28
28
29
29
29
29
29
29
30
31
31
31
31
32
33
33
34
38
45
45
45
45
46
46
46
46
Позиция на иллюстрации Заводской номер детали Название детали
1 Decal Decal
2 Decal Decal
3 4812127712 Decal FAYAT DYNAPAC 280 WH
5 4700357587 Label, lift point
6 4812127827 Decal "MODEL CODE" CC1000
10 4700382751 Decal SECURING POINT/TIE DOWN
11 4700903422 Safety decal CRUSH AREA
12 4700991658 Decal FUEL
13 4700373363 Slip protection
14 4700372123 Protection
15 4700903423 Safety label, Rotating engine components
16 4700903424 Safety decal HOT SURFACE
18 4700903459 Decal SAFETY
19 4700791957 Reflector, white
20 4700791956 Reflector, red
21 4700791958 Reflector, light
22 4700908229 Safety decal
23 4700272373 Decal HYDRAULIC LEVEL
24 4700358881 Pad lock
25 4700791642 Decal WARNING Use of starting fluid prohib.
28 4700348331 Seat cover
29 4700791666 Blind rivet
30 4700624015 Blind rivet
31 4700904228 Steel plain washer
32 4700379012 Decal Start instruction
33 4700904870 Lifting data plate
34 4812125363 Safety decal RISK OF CRUSHING
38 4700791275 Decal Sound power level 105dB
45 4700904396 Decal Risk location
46 4700904399 Decal Risk location
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
