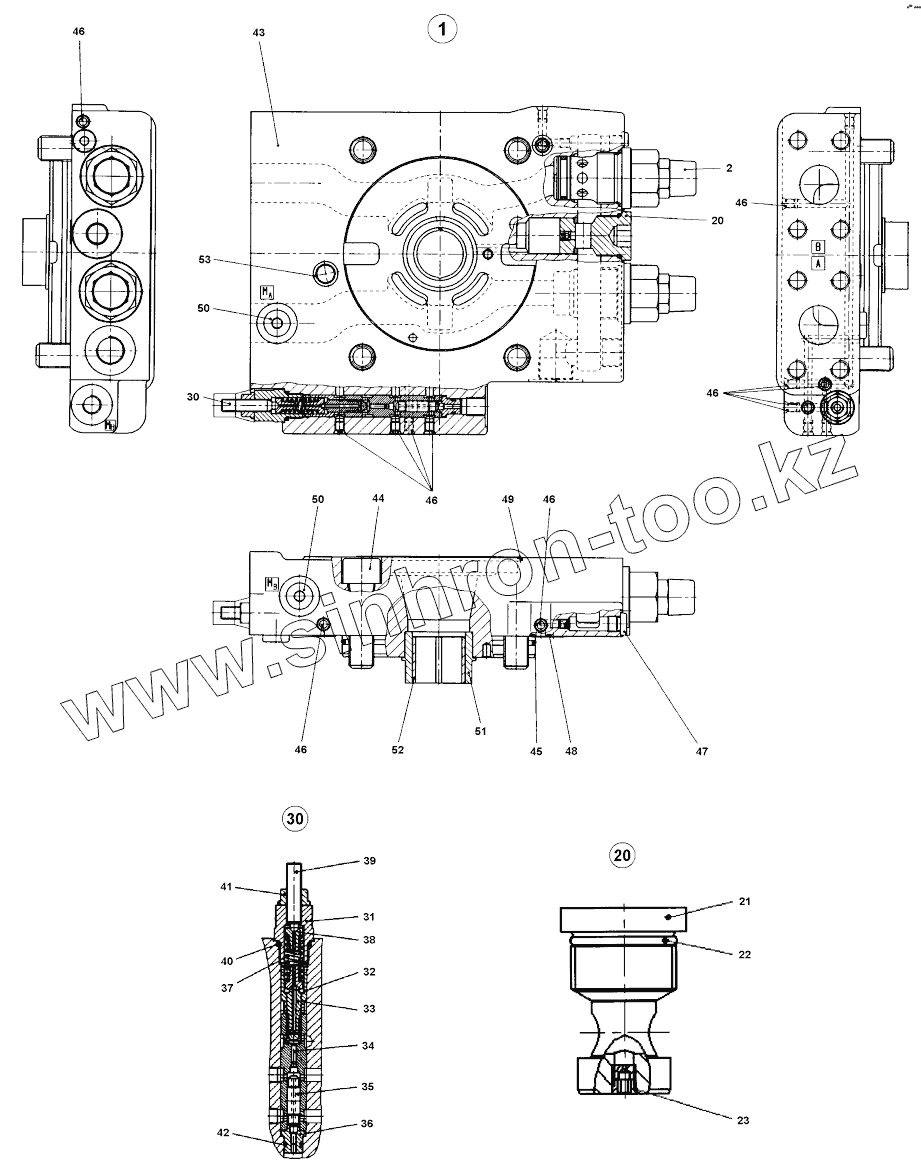

Каталог запасных частей к технике: DYNAPAC CA6500. Sub plate

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
20
20
21
22
23
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
46
46
46
46
47
48
49
50
50
51
52
53
Позиция на иллюстрации Заводской номер детали Название детали
1 4812158197 Subplate
2 4700936359 Relief valve
2 4700936374 Seal kit
20 D967711040 catch set
21 Locking screw Locking screw
22 4700927278 O-ring
23 Orifice Orifice
30 4812157095 Pressure overide valve
31 Locking screw Locking screw
32 Valve bushing Valve bushing
33 Control piston Control piston
34 Piston Piston
35 Valve piston Valve piston
36 Poppet seat Poppet seat
37 Pressure spring Pressure spring
38 Spring collar Spring collar
39 Adjusting screw Adjusting screw
40 4700902783 O-ring
41 Seal lock nut Seal lock nut
42 4812157097 O-ring
43 Port plate Port plate
44 Socket head screw Socket head screw
45 4700936367 O-ring
46 Double break-off plug Double break-off plug
47 Locking screw Locking screw
48 4812157151 O-ring
49 4812158251 O-ring
50 Locking screw Locking screw
51 Bush Bush
52 Bearing bushing Bearing bushing
53 4812157975 O-ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
