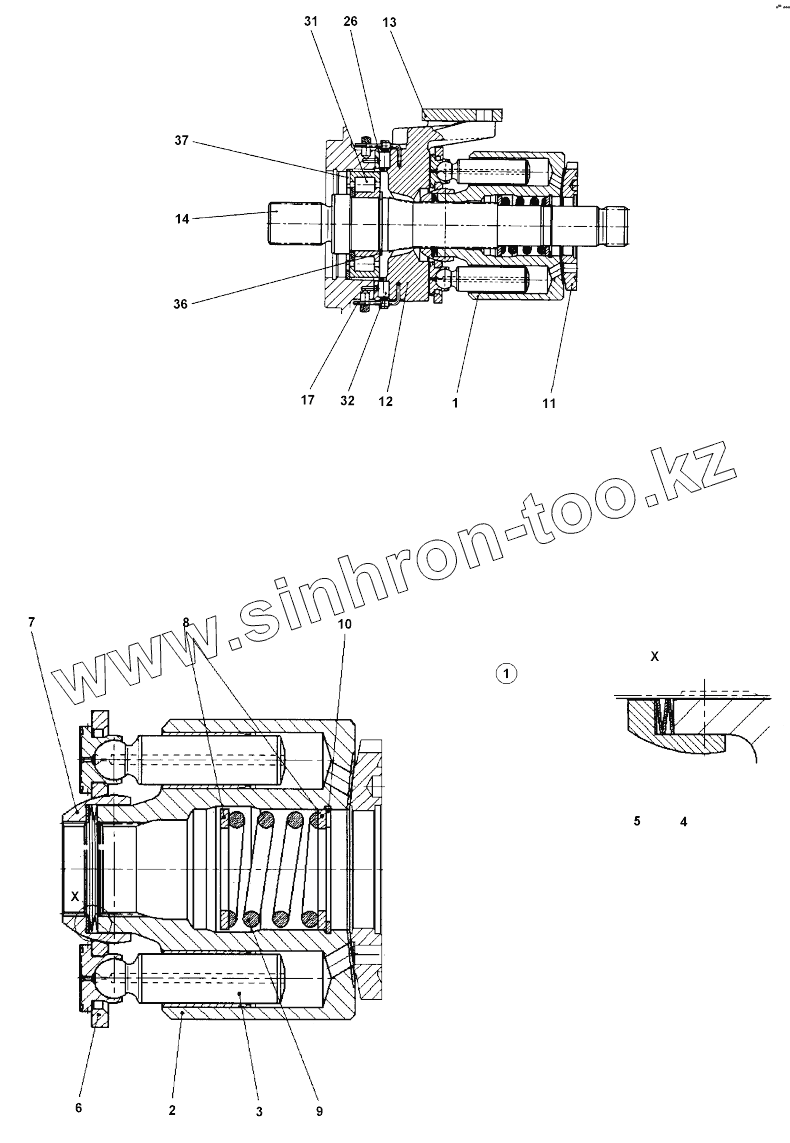

Каталог запасных частей к технике: DYNAPAC CA6500. Rotary group

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
17
26
31
32
36
37
Позиция на иллюстрации Заводской номер детали Название детали
1 Rotary group, hydraul section Rotary group, hydraul section
2 Cylinder with bushing Cylinder with bushing
3 Piston slipper pad Piston slipper pad
4 Cup spring stack Cup spring stack
5 Shim Shim
6 Retaining plate Retaining plate
7 Retaining ball Retaining ball
8 Washer Washer
9 Pressure spring Pressure spring
10 Retaining ring Retaining ring
11 Control plate Control plate
12 Cradle Cradle
13 Slide ring Slide ring
14 4812157094 Drive shaft
15 Gasket Gasket
17 Wire Wire
26 4812157092 Bearing liner
31 4812157093 Plain roller bearing
32 Cradle bearing assy Cradle bearing assy
36 Retaining ring Retaining ring
37 Retaining ring Retaining ring
38 4812158199 Shaft seal ring
98 4812157091 Seal kit drive shaft
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
