Каталог запасных частей к технике: DYNAPAC CA6500. 4812118150 Hydraulic pump, steering

Тип техники

Марка

Модель

Схема

4812118150

1

2

3

4

4

5

5

6

6

6

6

7

7

7

7

8

8

8

8

9

10

11

11

12

13

14

15

16

17

18

18

19

19

20

21

22

23

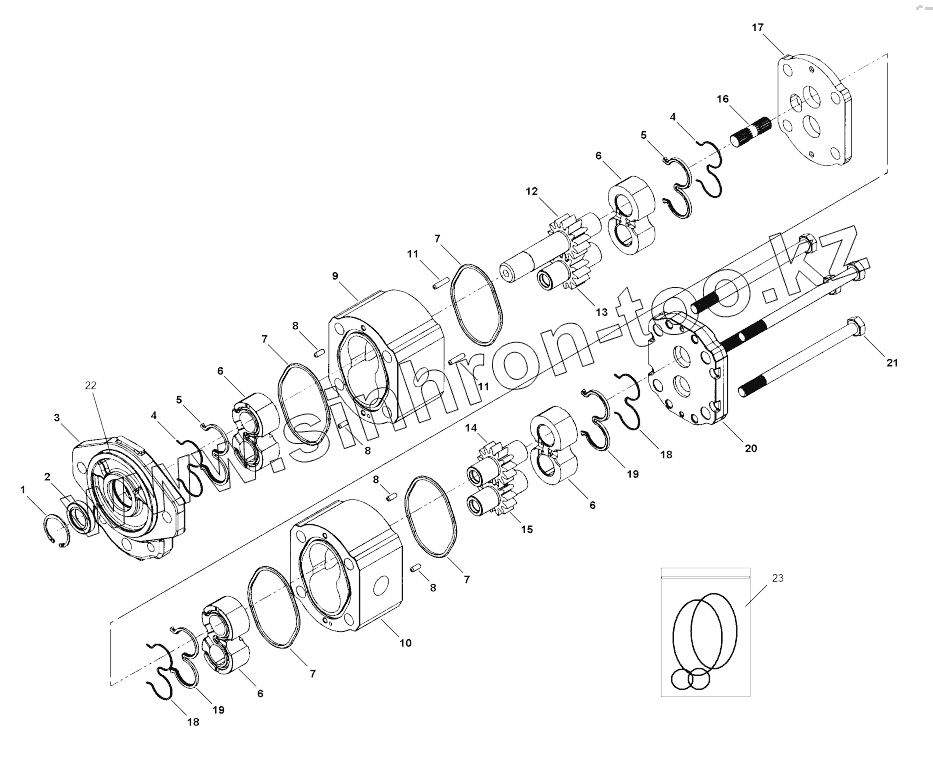

Позиция на иллюстрации	Заводской номер детали		Название детали
4812118150	4812118150		Hydraulic pump, steering
1	Snap ring		Snap ring
2	Shaft seal		Shaft seal
3	Mounting flange		Mounting flange
4	Back-up ring		Back-up ring
5	Seal		Seal
6	Bearing block		Bearing block
7	O-ring		O-ring
8	Dowel pin		Dowel pin
9	Gear housing		Gear housing
10	Gear housing		Gear housing
11	Dowel pin		Dowel pin
12	Drive gear		Drive gear
13	Idler gear		Idler gear
14	Drive gear		Drive gear
15	Idler gear		Idler gear
16	Coupling		Coupling
17	Distance plate		Distance plate
18	Back-up ring		Back-up ring
19	Seal		Seal
20	End cover		End cover
21	Screw		Screw
22	4700937055		O-ring
23	4812158395		Seal kit, cpl

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
